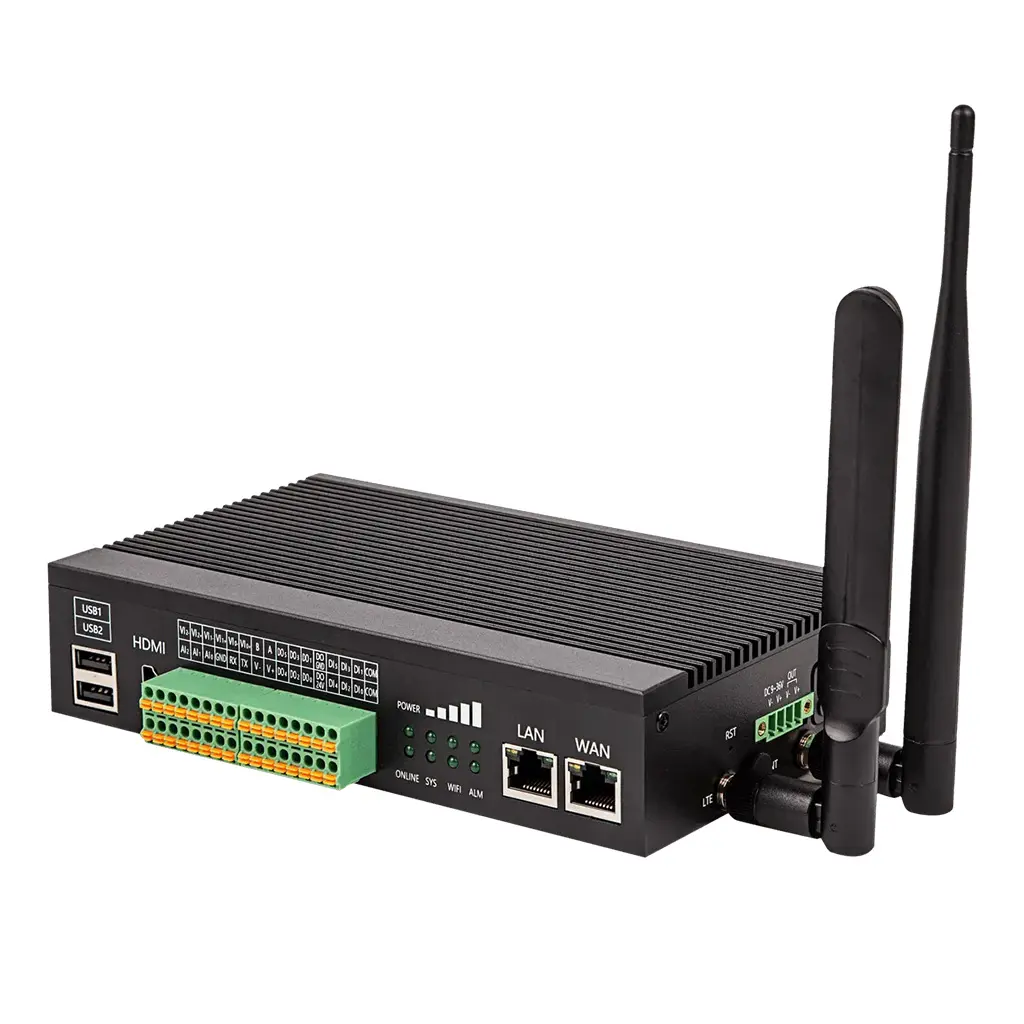

Elastel EG500
Passerelle Edge Computing Raspberry Pi
L’Elastel EG500 est une passerelle industrielle de Edge Computing, optimisée pour les applications IoT et alimentée par un Raspberry Pi CM4. Son boîtier robuste et sans ventilateur, conforme aux standards IPC, ainsi que ses interfaces industrielles étendues (RS232, RS-485, DI, DO, ADC) en font une solution idéale pour la collecte de données, l'automatisation industrielle et le traitement en périphérie de réseau.
Puissante et polyvalente, elle intègre un processeur Quad-core Cortex-A72 1.5GHz, jusqu'à 8 Go de RAM et 32 Go eMMC, offrant des performances adaptées aux applications AI, IoT et automatisation. Sa connectivité est complète : 4G LTE/3G/2G/CAT M1(eMTC) et NB-IoT, Wi-Fi bi-bande 2.4GHz/5GHz, double Ethernet Gigabit, ainsi que la prise en charge des réseaux LPWAN tels que LoRa et WiFi HaLow (802.11ah). Son système d’exploitation Linux optimisé facilite l’intégration avec les plateformes cloud comme Microsoft Azure, AWS et ThingsBoard.
Conçue pour l’industrie, l’Elastel EG500 dispose d’entrées/sorties isolées et étendues, d’une résistance aux conditions difficiles avec une plage de température de fonctionnement de -25 à 70°C, un boîtier IP30 et une large plage d’entrée d’alimentation. Son montage sur rail DIN assure une installation simple et sécurisée.
Grâce à sa fiabilité et sa flexibilité, l’Elastel EG500 est la solution idéale pour le traitement des données en périphérie, l’automatisation industrielle et les déploiements IoT haute performance.
- Propulsé par un module Raspberry Pi Compute Module 4 Cortex-A72 @ 4x1,5GHz
- Réseau cellulaire mondial 4G LTE/3G/2G/NB-IoT
- WiFi 2,4G/5G, Bluetooth, LoRaWAN, WiFi HaLow (WiFi 802.11ah) pris en charge
- Deux ports Ethernet Gigabit configurables en WAN / LAN
- Ports isolés RS485, RS232, DI, AI et DO pour un usage industriel

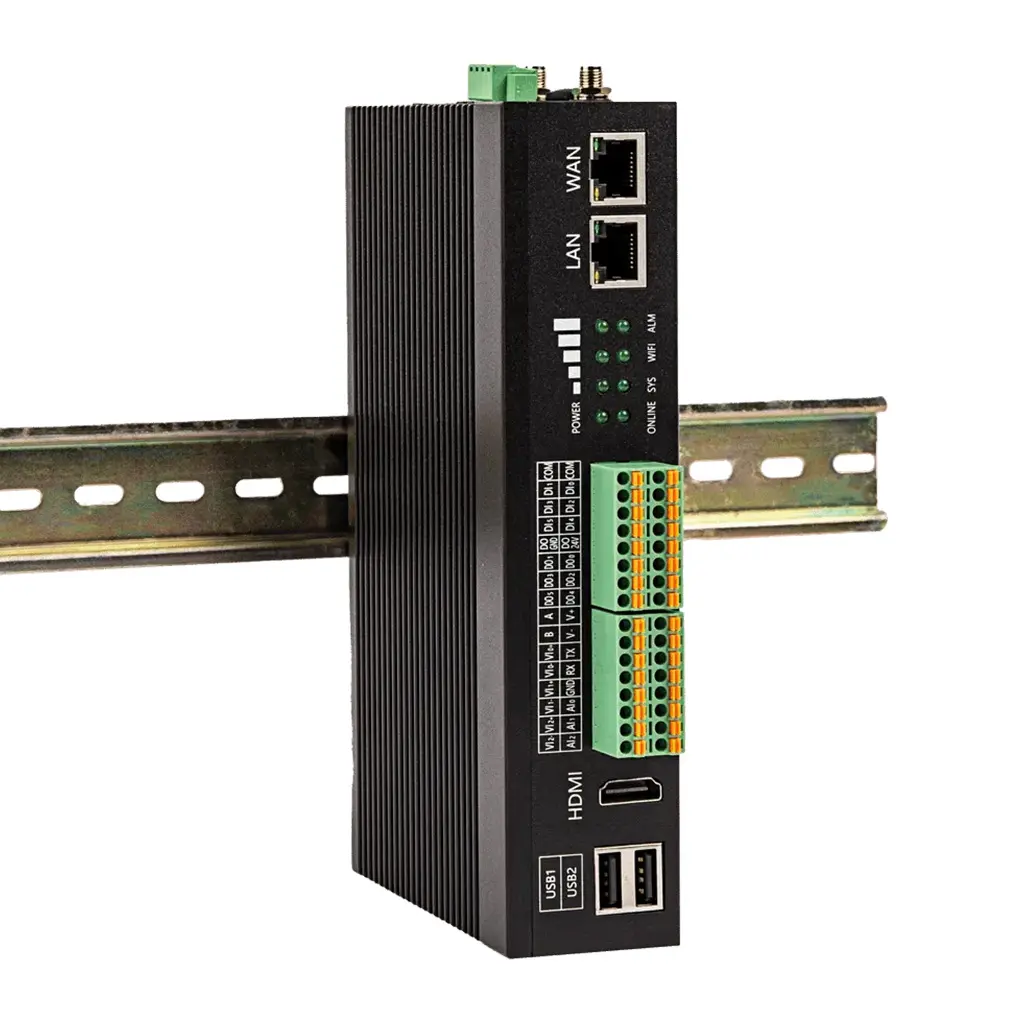

- Compatible avec un montage sur rail DIN 35 mm ou mural
Ces caractéristiques font de l'EG500 une passerelle de calcul en périphérie adaptée aux applications IoT industrielles exigeantes.
Contacter le distributeurPuissance et compatibilité
Intègre un Raspberry Pi Compute Module 4 avec CPU Quad-core à 1,5 GHz, compatible avec Raspbian, Ubuntu, OpenWRT, Windows 10 IoT.
Interfaces industrielles
Ports isolés RS485, RS232, DI, AI, DO et deux ports Ethernet Gigabit WAN/LAN pour une communication fluide avec les équipements.
Connectivité réseau étendue
Prise en charge de la 4G LTE, 3G, 2G, NB-IoT, Wi-Fi 2,4/5 GHz, Bluetooth 5.0, LoRaWAN et Wi-Fi HaLow pour une connectivité maximale.
Design industriel robuste
Montage mural ou sur rail DIN, boîtier aluminium sans ventilateur et fonctionnement de -25°C à +70°C pour les environnements exigeants.

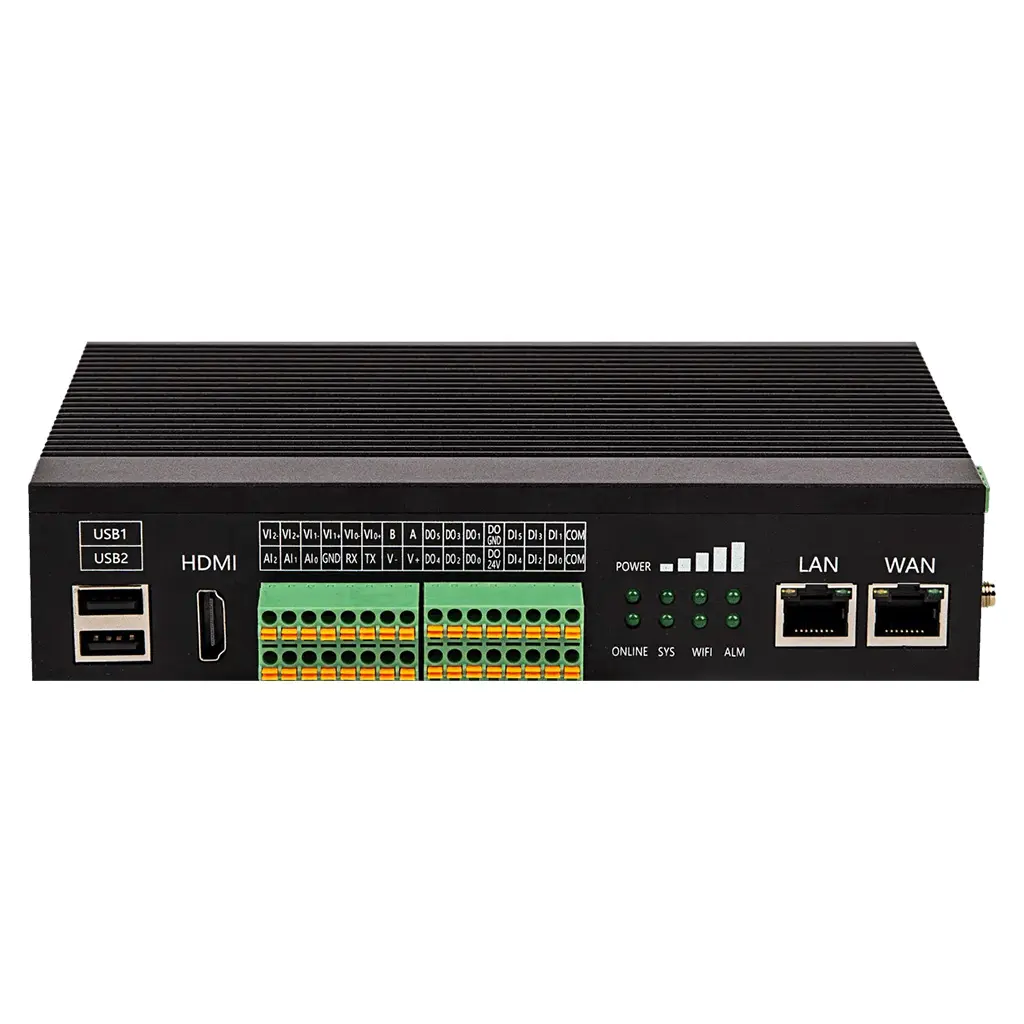

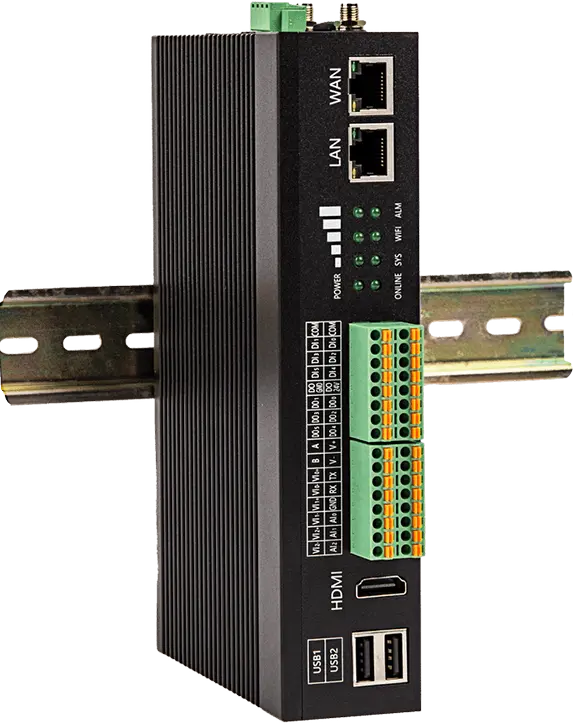

Nombreuses interfaces pour les dispositifs en périphérie
- Port série isolé : 1x RS485 et 1x RS232
- E/S industrielles isolées : 6x entrées numériques (DI), 6x sorties numériques (DO) et 3x entrées analogiques (ADC)
- 2x ports Ethernet Gigabit 10/100/1000 Mbps
- 1x sortie HDMI jusqu’à 4Kp60
- 2x ports USB 2.0 haute vitesse
- Compatible avec le logiciel ElastPro IIoT pour la collecte et la communication de données via plusieurs protocoles industriels
Plateforme de calcul performante pour les opérations

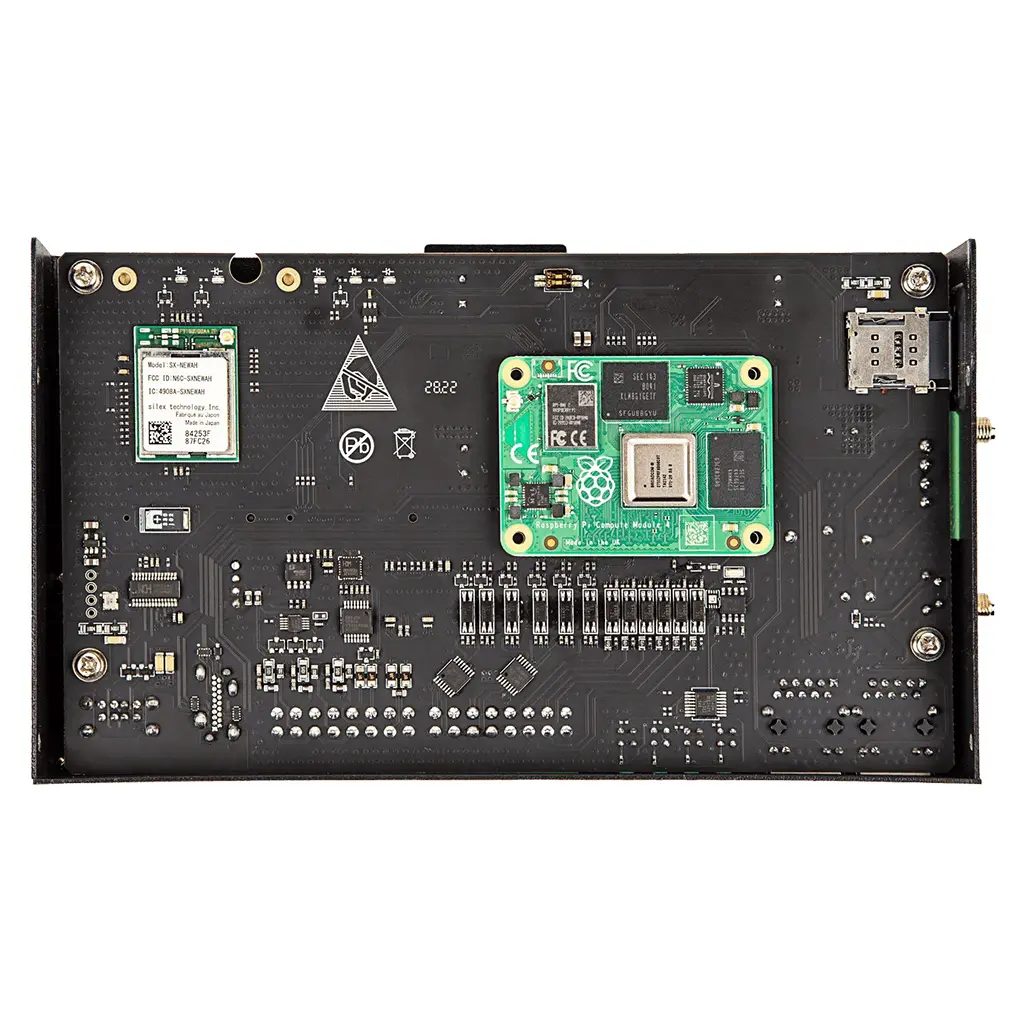

Alimenté par le Raspberry Pi CM4 doté de puissantes capacités de calcul en périphérie, il permet de créer facilement vos projets IoT et applications de type PoC.
- Processeur ARM Cortex-A72 Quad-core 1,5 GHz, 1 Go de RAM + 8 Go eMMC (options de RAM et de stockage disponibles)
- Systèmes d'exploitation basés sur Raspbian/OpenWRT, Docker, Node-RED, Python... avec SDK fourni par Elastel
- Logiciels précompilés fournis pour les applications courantes telles que l’acquisition de données, la collecte Modbus, MQTT...

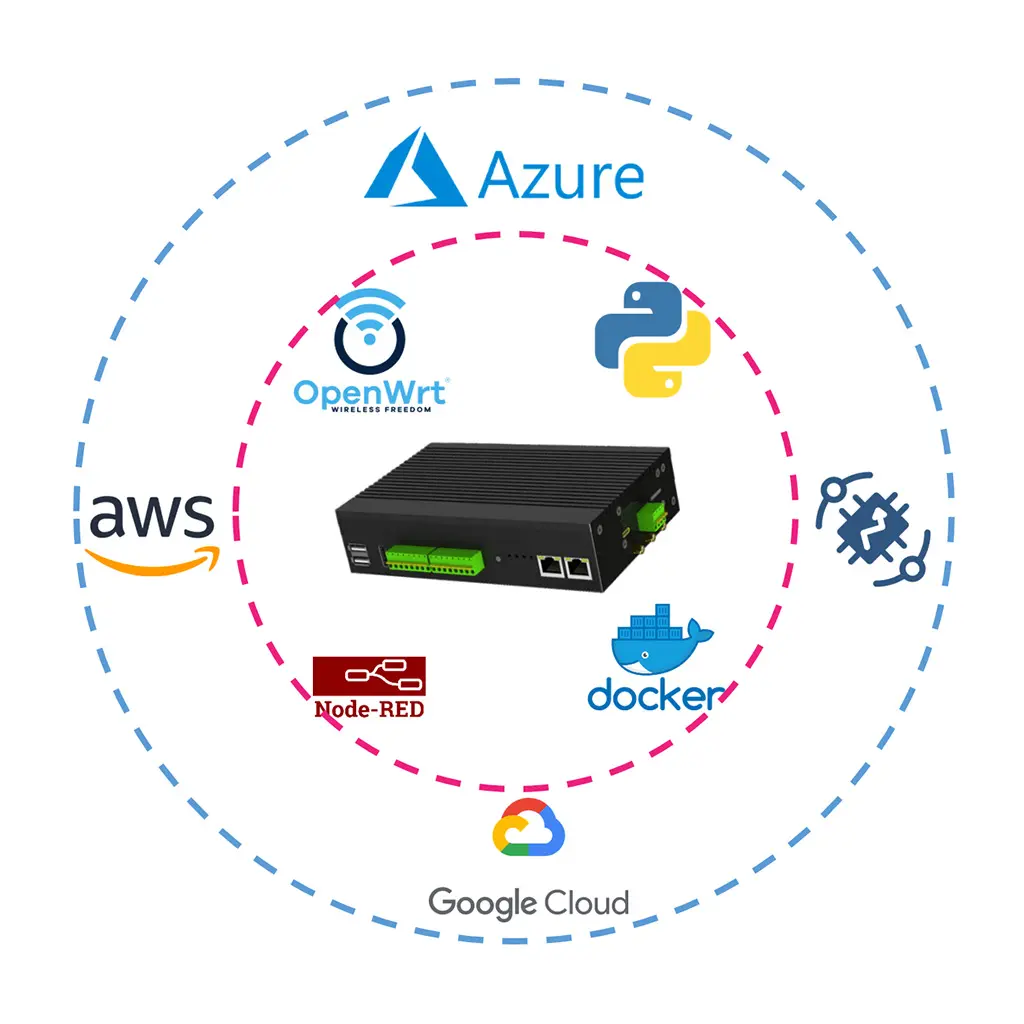

- Intégration facile avec les écosystèmes IoT comme Microsoft AZURE, Amazon AWS, AliCloud, ThingsBoard, etc.
Conception industrielle pour la fiabilité et la sécurité

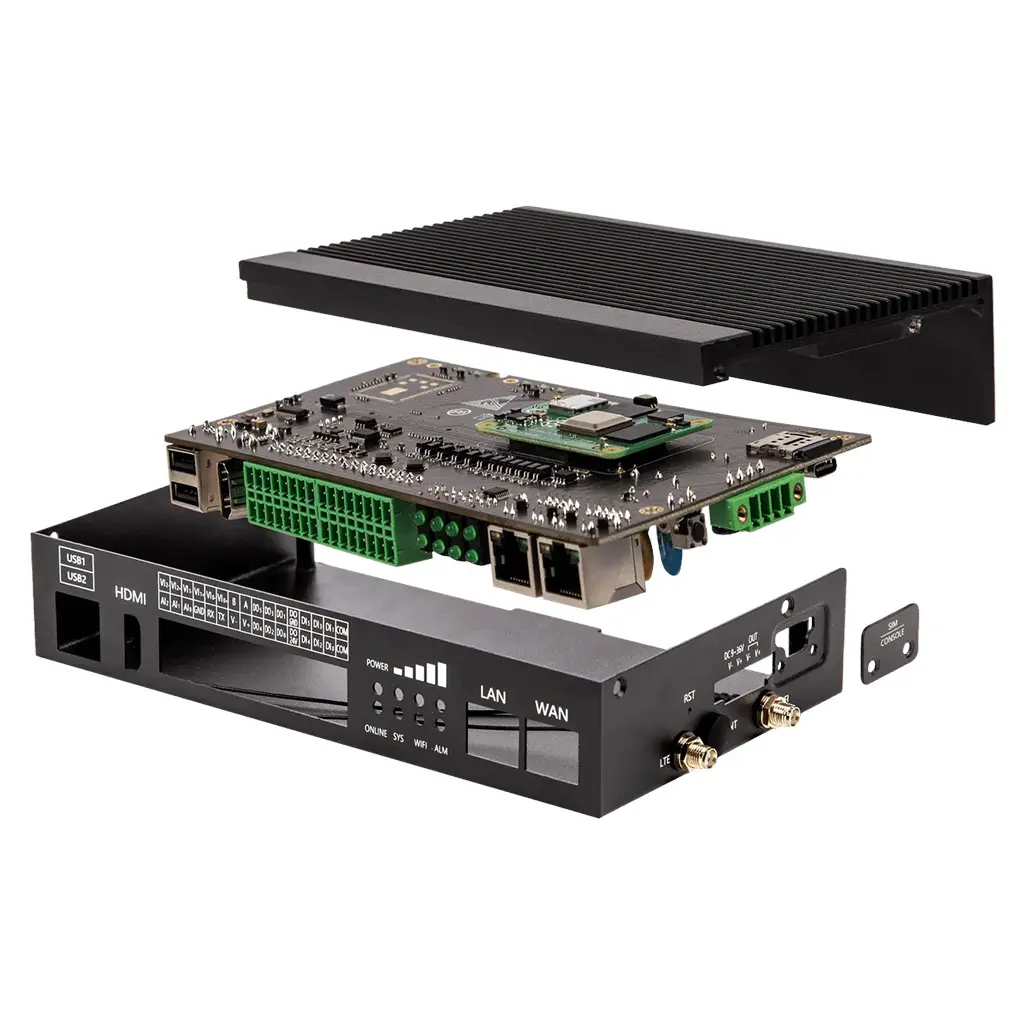

Du module de calcul au module de communication en passant par chaque composant électronique, l'EG500 répond à des normes industrielles strictes. Un boîtier robuste et un verrou SIM assurent la sécurité sur le terrain.
- Conception sans ventilateur permettant une large plage de température de fonctionnement de -25°C à +70°C

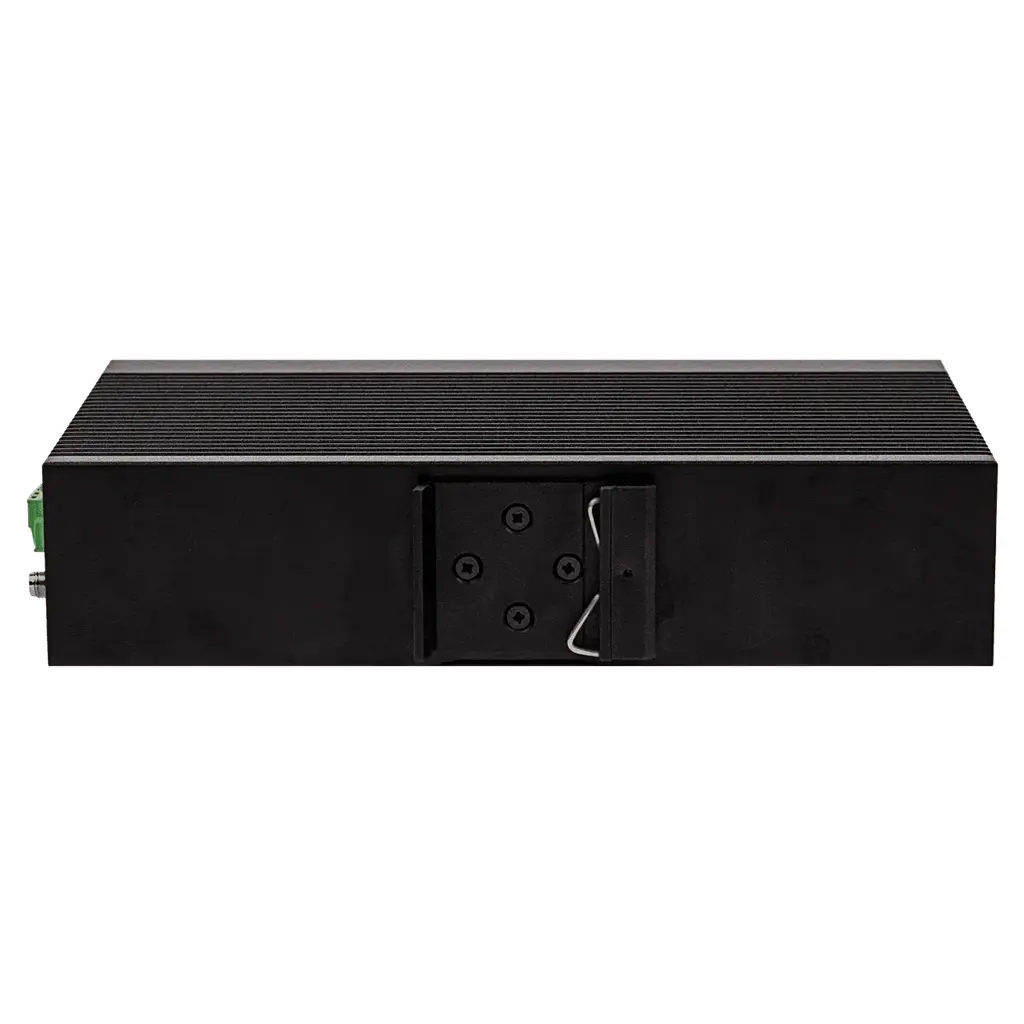

- Support de montage mural ou sur rail DIN 35 mm
- Protection CEM & ESD, isolation des ports jusqu'à 1,5 kV RMS
- Horloge temps réel intégrée avec supercondensateur
- Emplacement SIM et port console verrouillables pour sécuriser les données
Applications
Automate Programmable Industriel (API / PLC)
Doté de ports série ainsi que d’entrées/sorties numériques (DI/DO), l’EG500 peut fonctionner comme un API classique. Grâce à son architecture orientée PLC logiciel (Software-defined PLC), il offre une grande flexibilité de programmation et de contrôle local.

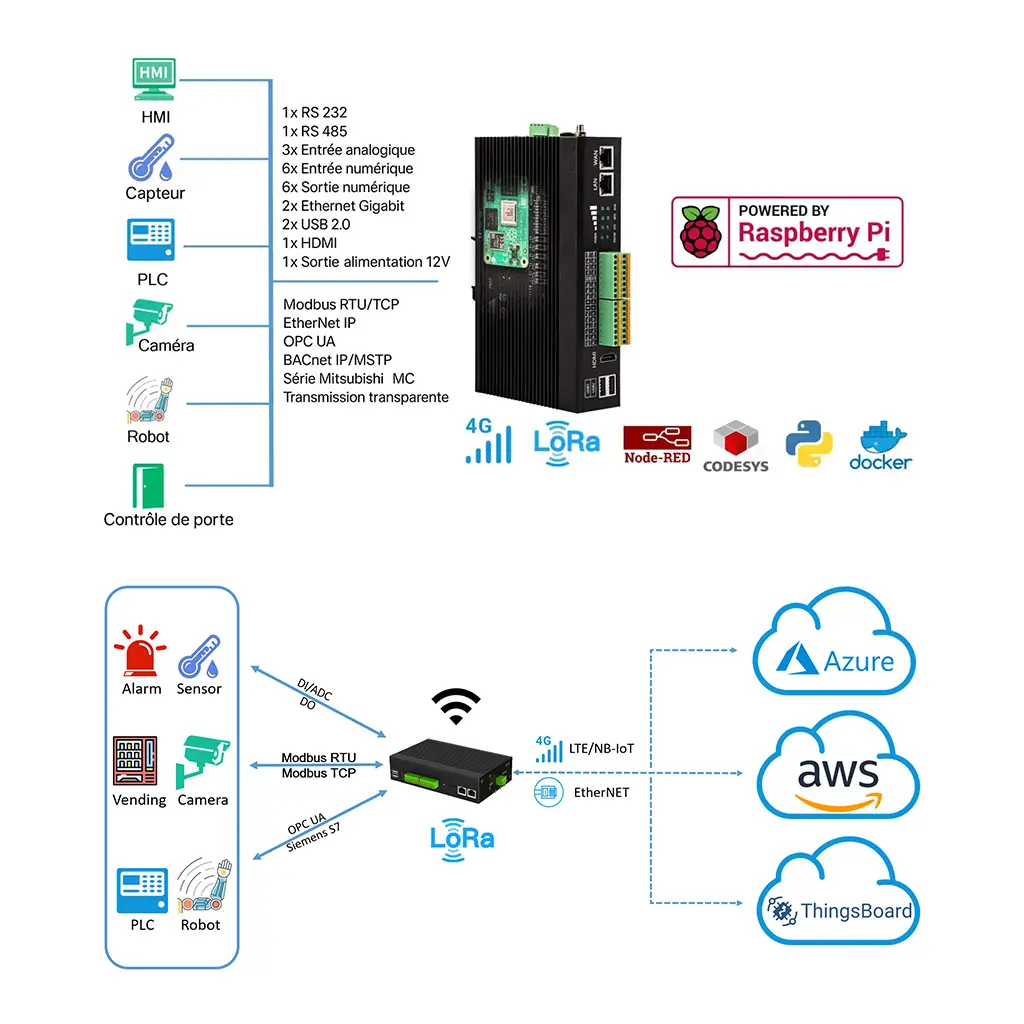

Passerelle Edge Computing
Collecte, analyse et stockage des données des appareils esclaves. Sa configuration flexible en fait une passerelle idéale pour la conversion des protocoles et interfaces, assurant une compatibilité optimale entre les systèmes.
Modem industriel et routeur cellulaire
Intégrant un module cellulaire, l’EG500 peut être utilisé comme modem ou routeur industriel compatible avec les réseaux mobiles 4G/LTE, 3G et NB-IoT. Il permet un accès distant facilité via VPN ou adresse IP publique définie.
Micro-serveur informatique
Sa conception compacte et robuste, combinée à un port HDMI, permet à l’EG500 de fonctionner comme un micro-serveur. Compatible Raspberry Pi et basé sur Linux, il offre des capacités d’exploitation informatique étendues.
Spécifications techniques
| Plateforme matérielle | |
| CPU | Broadcom BCM2711, Quad-core A72 (ARM v8) @ 1.5 GHz |
| Mémoire | 2GB (2GB/4GB/8GB en option) LPDDR4 |
| FLASH | 8GB (16GB/32GB en option) eMMC |
| Réseau & Interfaces | |
| Ethernet | 2x Gigabit Ethernet (1-WAN + 1-LAN ou 2-LAN configurables) |
| Cellulaire | 4G LTE, 3G, 2G, NB-IoT, CAT-M1 |
| Wi-Fi | Bi-bande 2.4GHz & 5GHz + Bluetooth 5.0 |
| LoRaWAN | Pris en charge (Optionnel) |
| WiFi HaLow | Pris en charge (Optionnel) |
| GPS | Module cellulaire intégré pris en charge (Optionnel) |
| SIM | 1.8 V/3 V; support Nano type tiroir x 1 Protection ESD 15KV |
| Antenne | 4G: SMA interne x1; WiFi/Bluetooth: SMA interne x1; LoRa/WiFi Halow: SMA interne x1 |
| Port série industriel | RS-232 x 1, RS-485 x 1 RS-232: TXD, RXD, GND; RS-485: A, B, GND; Protection ESD: 15KV |
| I/O | 6 entrées numériques DI (0..24VDC, mode statut/compteur configurable) 3 entrées analogiques AI (0-10V DC, 4-20mA, résolution 18 bits) 6 sorties numériques/pulsées DO (0..60V, max. 500mA) |
| USB | USB 2.0 x 2 pour périphériques USB-C x 1 pour console de débogage |
| HDMI | HDMI 2.0 x 1 (jusqu'à 4kp60 en sortie vidéo et audio) |
| Bouton de réinitialisation | Pris en charge |
| Alimentation | |

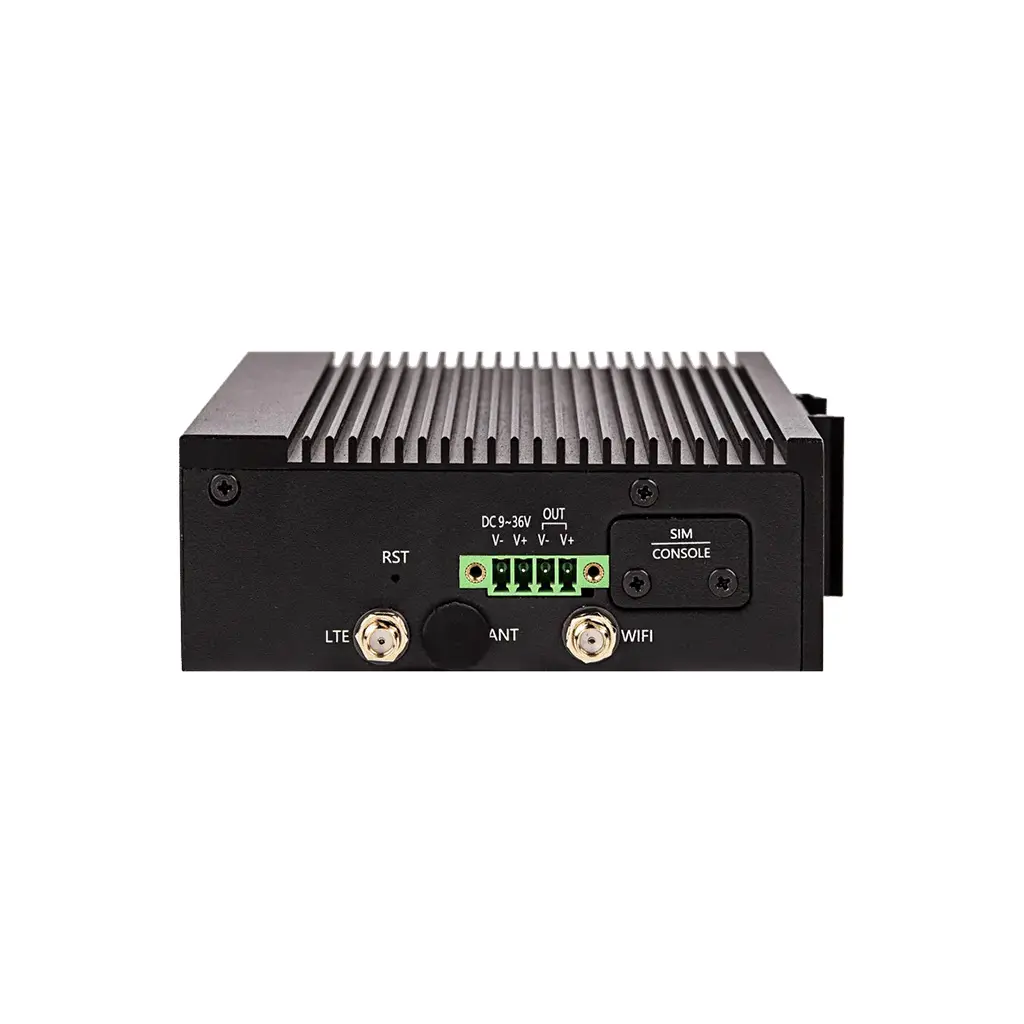

| Alimentation | Plage étendue 9~36V DC/1A, recommandé 24V/1.5A |
| Bornier d'alimentation | Connecteur industriel débrochable |
| Consommation | Moins de 10 W (système) |
| Sortie d'alimentation | 2 canaux pour périphériques, même tension que l'entrée (24V) |
| Caractéristiques mécaniques | |
| Protection | IP30 |
| Boîtier | Dissipateur thermique en aluminium |
| Refroidissement | Sans ventilateur |

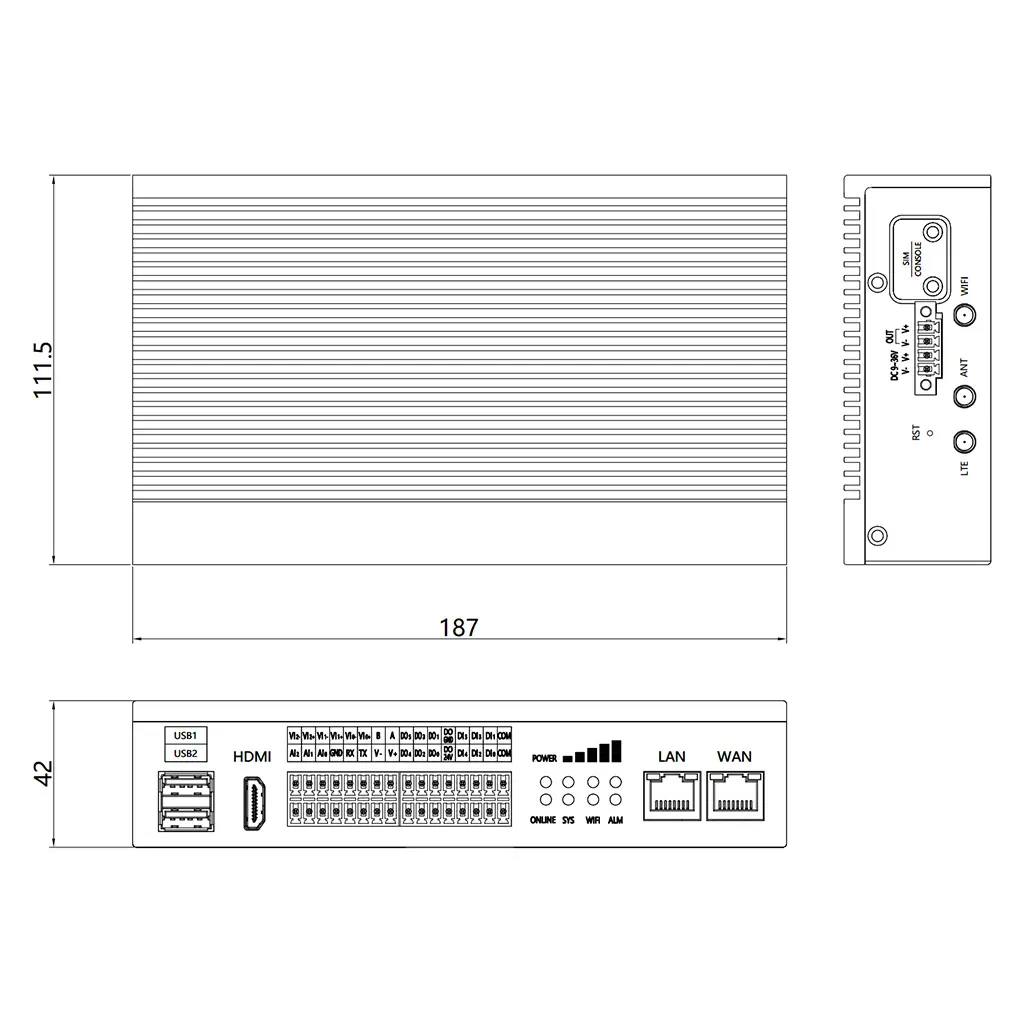

| Dimensions | 187mm x 112mm x 42mm |
| Installation | Montage rail DIN, montage mural |
| Température & Humidité | |
| Température de stockage | -30 ~ 75°C |
| Humidité ambiante | 5 ~ 95% (sans condensation) |
| Température de fonctionnement | -25 ~ 70°C (grade industriel) |
| Indice CEM | |
| Électricité statique | Niveau 3 |
| Champ électrique rayonné | Niveau 3 |
| Surtension | Niveau 3 |
| Autres | |
| Indicateurs LED | 1-POWER, 1-WiFi, 1-SYSTEM, 1-ALARM, 1-ONLINE, 3-Signal |
| Watchdog | Watchdog matériel autonome |
| Garantie | Standard 12 mois |
| Fonctionnalités logicielles | |
| Système d'exploitation | ElastOS (basé sur OpenWRT) avec acquisition de données Raspbian optimisé avec WebUI |
| Configuration | WebUI, CLI local, configuration à distance |
| Mise à jour | Par USB local ou à distance |
| Programmation horaire | Prise en charge |
| Fonctionnalités application | Acquisition de données, Modbus RTU, VPN, Routeur, Pare-feu, Lecteur multimédia… Python, Node-RED, Docker… Développement secondaire via SDK |
| Fonctionnalités réseau | WWAN & WAN Failover, Load Balance, PPP, PPPoE, SNMP v1/v2c/v3, TCP, UDP, DHCP, RIPv1/v2, OSPF, BGP, DNS, DDNS, Modbus RTU/TCP, Siemens S7, OPC UA, BACnet, HTTP, MQTT, ARP, QoS, SNTP, Telnet, SSH… |
