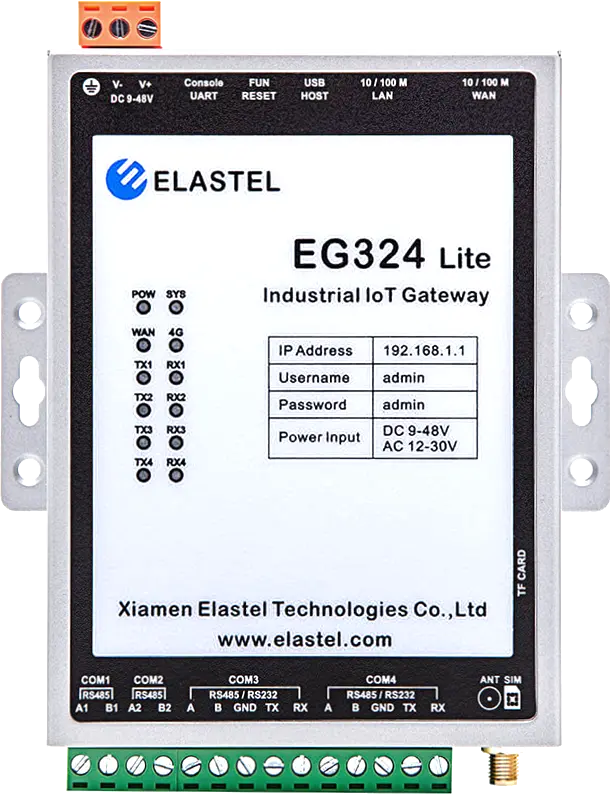

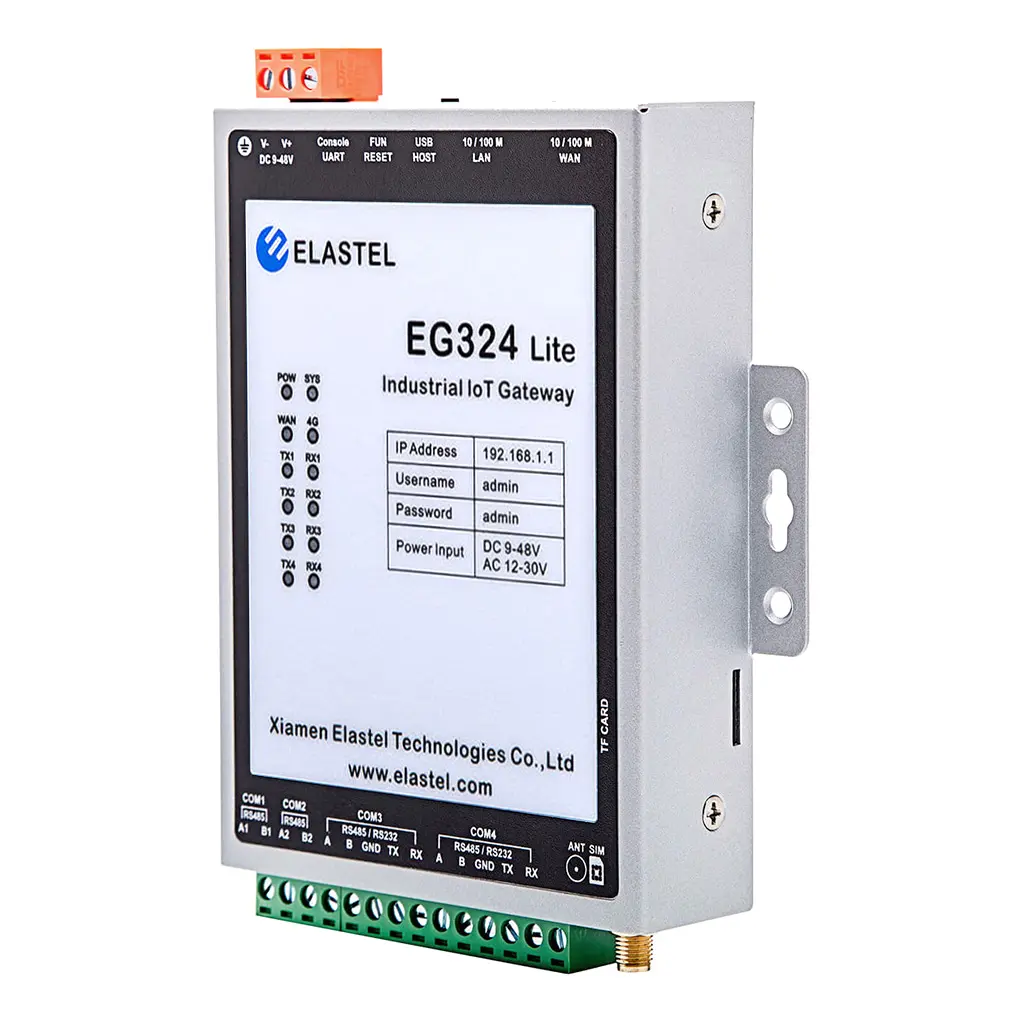

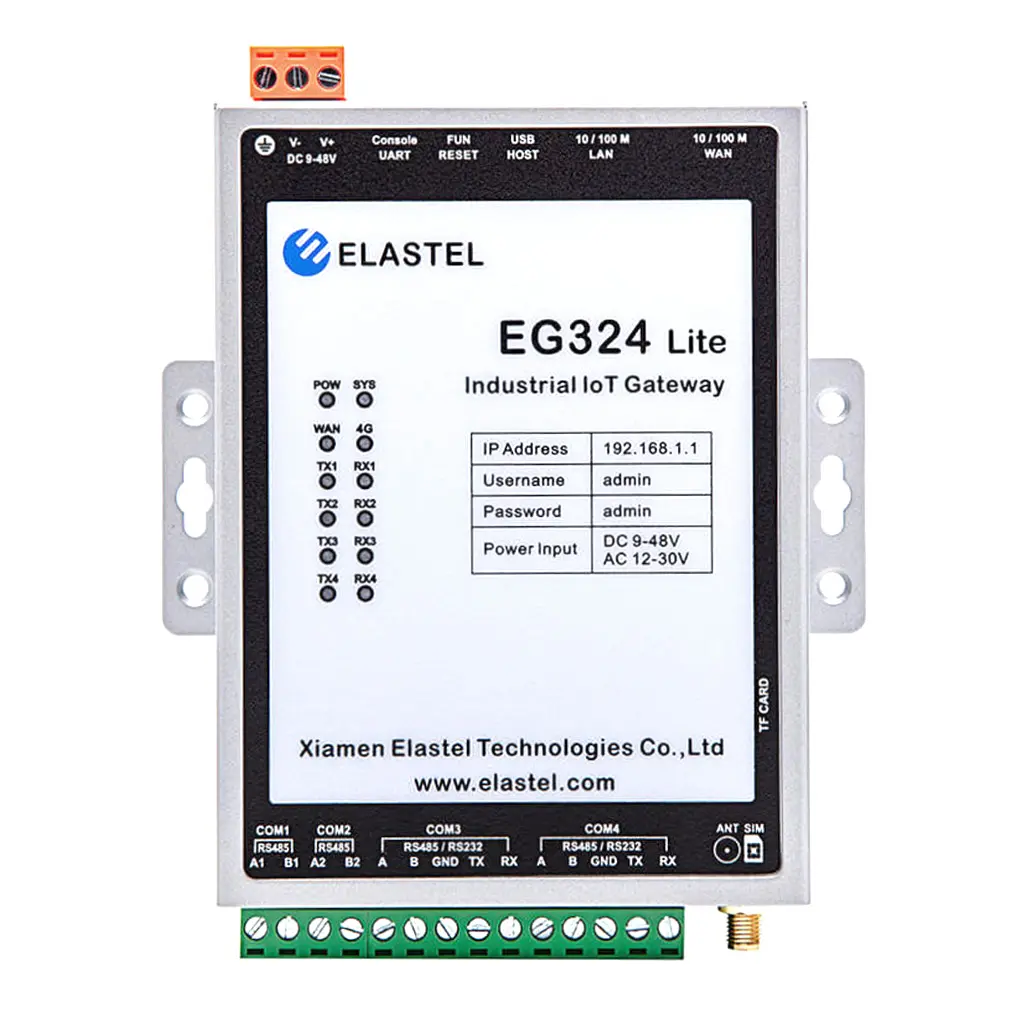

Elastel EG324 Lite
Passerelle IoT industrielle fiable et sécurisée
La Elastel EG324 Lite est une passerelle IoT basée sur ARM pour la surveillance à distance, l'acquisition de données et les applications de communication. Comparé au modèle Elastel EG324, la capacité du CPU et de la RAM a été diminuée, ce qui permet d'équilibrer les performances suffisantes et de réduire les coûts. Elle dispose d'une plateforme informatique matérielle ARM A35 @800MHz, 128MB RAM + 8GB eMMC, est livrée avec 4 x ports série RS485/232, deux ports Ethernet 10/100 Mbps, et une prise Mini-PCIe pour les modules cellulaires 4G LTE/3G/2G/Cat M1/NB-IoT. Ces caractéristiques permettent aux utilisateurs d'adapter efficacement l'EG324 Lite à une variété de solutions IoT industrielles complexes.
- Arm Dual-core A35 64bit CPU@800MHz, 128MB RAM + 8GB eMMC
- 4x RS485/RS232 isolés pour l'acquisition de données Modbus
- 2x ports Ethernet 10/100 Mbps à détection automatique
- 1x slot Mini-PCIe pour module cellulaire 4G LTE/3G/2G/NB-IoT/Cat M1
- Montage mural ou rail DIN 35mm
- Boîtier entièrement étanche IP30, sans ventilateur
- Température de fonctionnement de -40°C à +85°C
Performant et économique
Son CPU ARM A35 @800MHz et 128MB de RAM offrent un bon équilibre perf/coût avec stockage 8GB eMMC intégré.
Compact et robuste
Équipé de 4 ports RS485/RS232 isolés, fonctionne de -40°C à +85°C et dispose d’un boîtier métallique IP30 sans ventilateur.
Connectivité fiable
Supporte 4G LTE/3G/2G/NB-IoT/Cat M1 via mPCIe, double Ethernet 10/100 Mbps autodétectant et USB pour module WiFi.
OS flexible et configurable
Tourne sous Ubuntu Core 20.04 optimisé avec support de Node-Red, Docker, Modbus RTU/TCP, OPC UA et interopérabilité cloud.

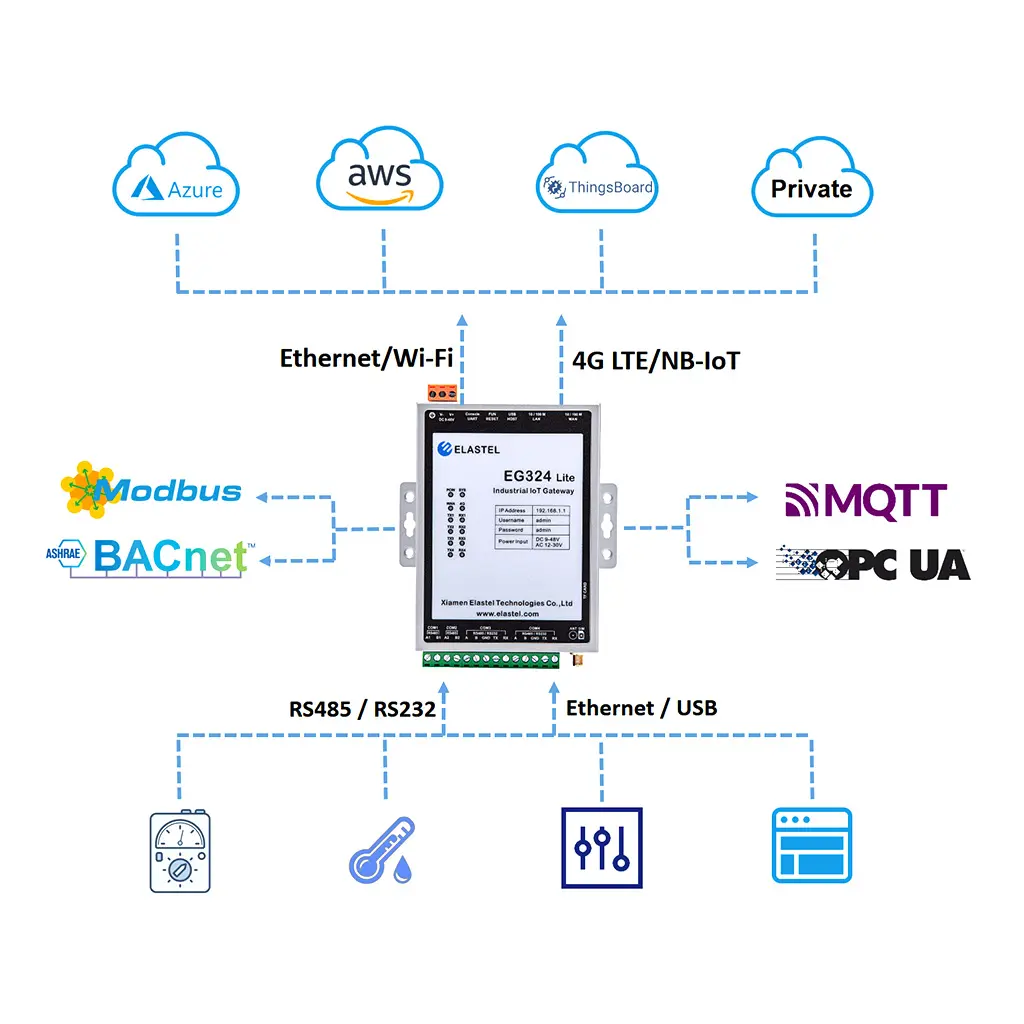

Applications
Gateway Modbus
Supporte les protocoles Modbus RTU/TCP/ASCII en collectant les données des dispositifs esclaves, en les convertissant et en les transmettant au côté distant. EG324 Lite pourrait être la passerelle Modbus pour vos solutions OT-to-IT.
Gateway cellulaire industrielle
Avec un slot mPCIe intégré pour module cellulaire, 2 ports Ethernet 10/100 Mbps, EG324 Lite peut être configuré comme modem 4G industriel ou passerelle. Accédez facilement à distance en construisant un VPN, un DDNS ou un service Macchina.
Spécifications techniques
| Système | |
| CPU | ARM Dual-core A35 @800MHz |
| Système d'exploitation préinstallé | Linux 5.10 avec programmes de gestion WebUI |
| DRAM | 128MB (512MB en option) |
| Stockage préinstallé | 8 GB eMMC |
| Emplacement de stockage | Emplacement SD x 1 |

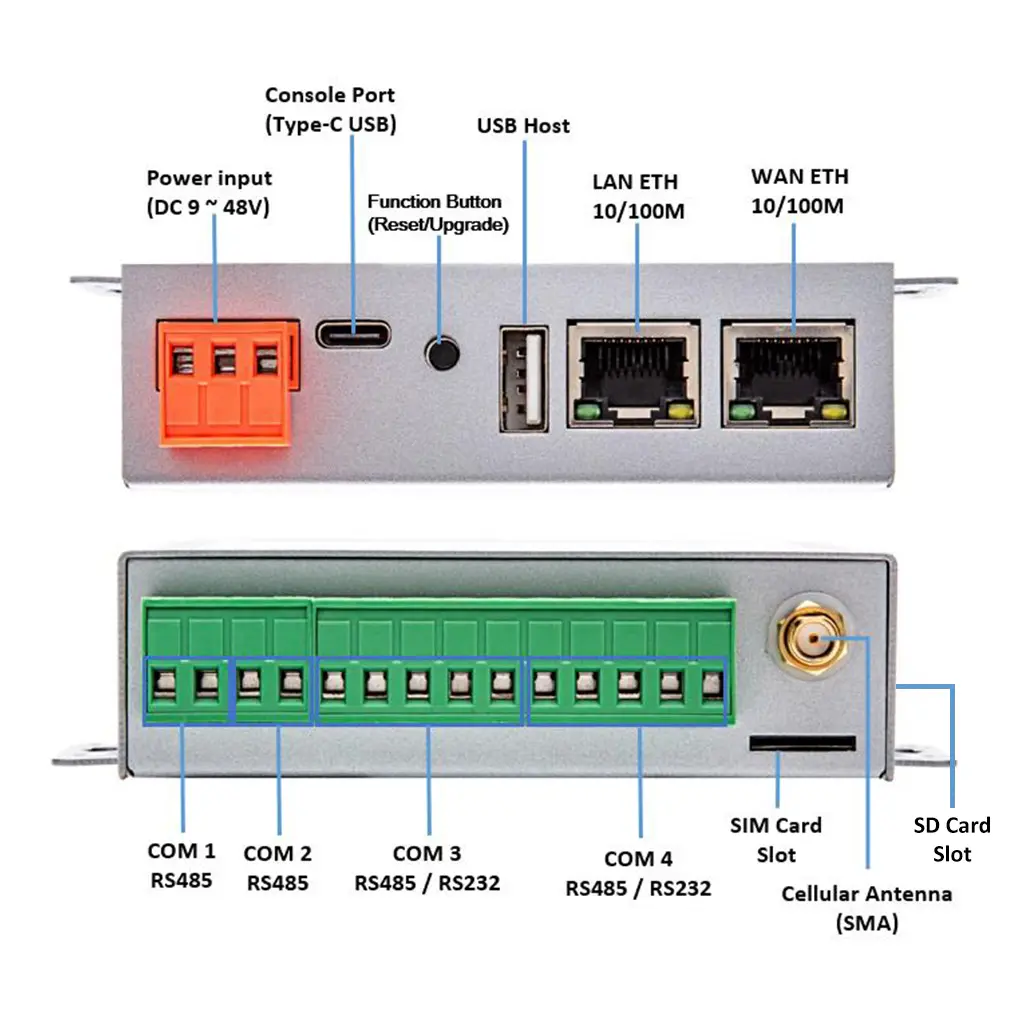

| Interface série | |
| Ports série | 2 x RS485 + 2 x RS-232/485 |
| Débit en bauds | 300 bps à 921.6 kbps |
| Bits de données | 5, 6, 7, 8 |
| Parité | Aucune, paire, impaire, espace, marque |
| Bits d'arrêt | 1, 1.5, 2 |
| Protection | Surtension 4KV ESD ±15kV IEC61000-4-2 Décharge dans l'air ESD ±15kV Modèle de corps humain |
| Interface Ethernet | |
| Ports Ethernet | 2 x Ports 10/100 Mbps auto-détectants (connecteur RJ45), 1 x WAN, 1 x LAN ou 2 x LAN configurables |
| Protection | Surtension 2KV ESD ±15kV IEC61000-4-2 Décharge dans l'air ESD ±15kV Modèle de corps humain |
| Interface cellulaire | |
| Emplacement pour module cellulaire | 1 x Emplacement mPCIe pour module cellulaire |
| Nombre de SIM | 1 |
| Format de SIM | Micro SIM (12mm x 15mm) |
| Connecteur d'antenne cellulaire | SMA |
| Options de bande | Modèle US : 4G LTE FDD@ B2/B4/B12/B13; 3G WCDMA@ B2/B4/B5; Approbation des opérateurs : Verizon, AT&T Modèle EU : 4G LTE FDD@ B1/B3/B7/B8/B20/B28A; 4G LTE TDD@ B38/B40/B41; 3G WCDMA@ B1/B8; 2G GSM@ B3/B8; Modèle AU : 4G LTE FDD@ B1/B2/B3/B4/B5/B7/B8/B28; 4G LTE TDD@ B40; 3G WCDMA@ B1/B2/B5/B8; 2G GSM@ B2/B3/B5/B8; Pour d'autres options, contactez le représentant Elastel. |
| Hôte USB | |
| USB 2.0 | 1 x USB 2.0, connecteur type-A |
| Sortie d'alimentation | 5V@500mA |
| Protection | Protection contre surcharge en sortie ESD ±8kV IEC61000-4-2 Décharge dans l'air ESD ±6kV Modèle de corps humain |
| Autre interface | |
| Port console | 1 x Port UART type-C |
| Boutons | 1 bouton pour réinitialiser et mettre à jour |
| Paramètres d'alimentation | |
| Alimentation standard | DC 12V/1.5A |
| Tension d'entrée | 9 ~ 48 VDC, 12 ~ 30 VAC |
| Consommation électrique | Mode de fonctionnement : 6 W Puissance de crête : <10 W |
| Protection | Protection contre surtension et polarité inversée Surtension 4KV ESD ±15kV IEC61000-4-2 Décharge dans l'air ESD ±15kV Modèle de corps humain |
| Indicateurs | |
| Indicateurs LED | Alimentation x 1, Système (programmable) x 1, WAN cellulaire x 1, WAN x 1, COM<x> trans x 8 (TX + RX) |
| Statut LED cellulaire | Recherche de réseau : clignotement lent (200ms ON/1800ms OFF) État inactif : clignotement lent (1800ms ON/200ms OFF) Transmission : clignotement rapide (125ms ON/125ms OFF) |
| Buzzer | Buzzer intégré x 1, pour alarme d'avertissement (programmable) |
| Fiabilité | |
| Outils d'alerte | RTC externe (horloge temps réel) |
| Déclencheur de redémarrage automatique | WDT externe (watchdog timer) |
| Caractéristiques physiques | |

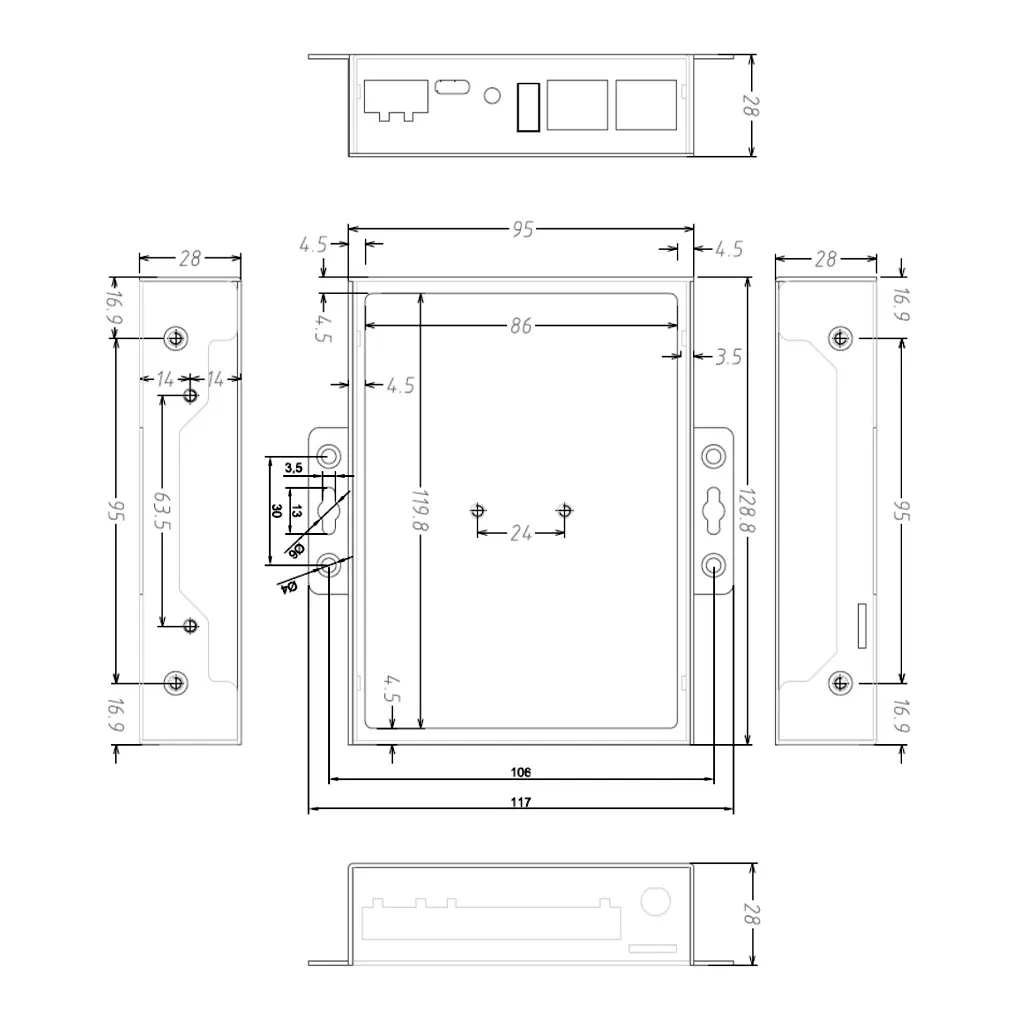

| Dimensions | 128.8mm × 117mm × 28mm (L×l×H) |
| Boîtier | Métal |
| Installation | Montage sur rail DIN Montage mural |
| Poids | 470 g (1.04 lb) |
| Limites environnementales | |
| Humidité relative ambiante | 5 à 95% (sans condensation) |
| Température de fonctionnement | -40 à 85°C (-40 à 185°F) |
| Température de stockage (emballé) | -40 à 85°C (-40 à 185°F) |
| Contenu de l'emballage | |
| Appareil | 1 x EG324 Lite IoT Gateway avec Terminal Block préinstallé |
| Antenne | Antenne cellulaire Mag-mount (SMA, mâle, 1 mètre, 12dBi) |
| Kit d'installation | 1 x Kit de montage sur rail DIN |
| Adaptateur secteur | DC 12V/1.5A (en option) |
| Garantie | |
| Période de garantie | 1 an |
