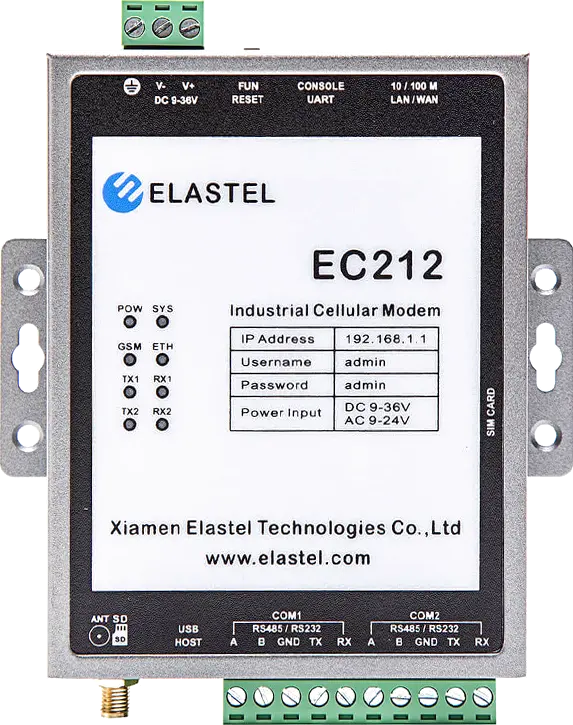

Elastel EC212

Modem DTU industriel cellulaire compact

L'EC212 est un DTU industriel compact pour les applications de connectivité Edge. Il est équipé de 2 ports série RS485/232, d'un port Ethernet 10/100 Mbps et d'une prise Mini PCIe intégrée pour prendre en charge le module cellulaire 4G LTE/3G/2G/NB-IoT/Cat M1. Ces capacités polyvalentes le rendent idéal pour des types d'appareils série et Ethernet, tels que des automates, des compteurs et des capteurs, vers un centre de données via un réseau cellulaire. Il peut également servir de passerelle Modbus série vers Ethernet.
Avec une conception de qualité industrielle, un watchdog matériel intégré et un portail web de configuration Linux facile à utiliser, ce DTU robuste fonctionne de manière fiable dans diverses applications de l'environnement industriel.
Grâce à la configuration basée sur le web et à la flexibilité de la programmation secondaire, Elastel a configuré et déployé à grande échelle l'EC212 pour les DTU de connectivité de périphérie, ainsi que des applications sur mesure.

Relie les appareils série et Ethernet à un réseau cellulaire
2x ports RS485/RS232 isolés pour la connectivité Modbus
Ethernet 10/100 Mbps à détection automatique LAN / WAN
Port Mini-PCIe pour module cellulaire 4G LTE/3G/2G/NB-IoT/Cat M1
Watchdog matériel pour récupération automatique
Montage mural ou rail DIN 35mm
Température de fonctionnement de -40°C à +85°C

Contacter le distributeur

Concentrateur série économique

Gère jusqu'à 62 périphériques esclaves série avec configuration indépendante RS485/RS232. Supporte plusieurs liens vers les datacenters pour une intégration réseau distribuée sécurisée.

Boîtier compact et robuste

Équipé de 2 ports RS485/RS232 isolés et 1 port Ethernet 10/100 Mbps pour une communication fiable. Fonctionne entre -40°C et +85°C avec protection contre les surtensions et watchdog matériel intégré.

Connectivité continue assurée

Slot mPCIe compatible 4G LTE, 3G, 2G, NB-IoT et Cat M1 pour réseaux cellulaires industriels. Port Ethernet 10/100 Mbps avec détection automatique et USB pour module WiFi avec pilote intégré.

Micrologiciel intuitif et ouvert

Interface web conviviale pour configuration et supervision, accès sécurisé à distance. Compatibilité Modbus native et prise en charge d'autres protocoles via pilotes Linux personnalisables.

Applications

Connectivité Edge via DTU

Acquisition de données à partir de périphériques esclaves connectés via ports série (RS232/RS485) ou Ethernet. Les données sont ensuite normalisées, converties et transmises vers des systèmes SCADA locaux ou vers des plateformes cloud via des protocoles de communication industriels.

Passerelles de protocoles industrielles

Intègre nativement les protocoles standard Modbus RTU/TCP, avec prise en charge de pilotes additionnels pour des protocoles industriels tels que DNP3, Siemens S7, IEC 60870-5-101/104, OPC DA/UA, MQTT, etc. Permet la conversion inter-protocoles pour l’interopérabilité entre équipements hétérogènes.

Spécifications techniques

Système
CPU	ARM Cortex-A7 @ 1.1GHz
Système d'exploitation préinstallé	Linux 5.10 avec logiciel ElastPro IIoT Gateway préinstallé
DRAM	64MB DDR2
Stockage	256MB SLC Nand Flash
Emplacement de stockage	Emplacement SD x 1 (jusqu'à 64GB)
Interface série
Ports série	2 x RS-232/485
Débit en bauds	300 bps à 921.6 kbps
Bits de données	5, 6, 7, 8
Parité	Aucune, paire, impaire, espace, marque
Bits d'arrêt	1, 1.5, 2
Protection	Surtension 4KV ESD ±15kV IEC61000-4-2 Décharge dans l'air ESD ±15kV Modèle de corps humain
Interface Ethernet
Ports Ethernet	1 x Port 10/100 Mbps auto-détectant (LAN/WAN configurable)
Protection	Surtension 2KV ESD ±15kV IEC61000-4-2 Décharge dans l'air ESD ±15kV Modèle de corps humain
Interface cellulaire
Emplacement pour module cellulaire	1 x Emplacement mPCIe pour module cellulaire
Nombre de SIM	1
Format de SIM	Mini SIM (25mm x 15mm)
Connecteur d'antenne cellulaire	SMA
Options de bande	NA : 4G LTE FDD@ B2/B4/B12/B13; 3G WCDMA@ B2/B4/B5; Approbation : Verizon, AT&T EMEA/APAC : 4G LTE FDD@ B1/B3/B7/B8/B20/B28A; 4G LTE TDD@ B38/B40/B41; 3G WCDMA@ B1/B8; 2G GSM@ B3/B8; ANZ/LATAM : 4G LTE FDD@ B1/B2/B3/B4/B5/B7/B8/B28; 4G LTE TDD@ B40; 3G WCDMA@ B1/B2/B5/B8; 2G GSM@ B2/B3/B5/B8; Pour d'autres options, contactez un représentant Elastel.
Hôte USB
USB 2.0	1 x USB 2.0 pour périphériques externes
Sortie d'alimentation	5V@500mA
Protection	Protection contre surcharge en sortie ESD ±8kV IEC61000-4-2 Décharge dans l'air ESD ±6kV Modèle de corps humain
Autre interface
Port console	1 x Port UART type-C
Boutons	1 bouton pour réinitialisation et mise à jour
Paramètres d'alimentation
Alimentation standard	DC 12V/1.5A
Tension d'entrée	9 ~ 36 VDC, 9 ~ 24 VAC
Consommation électrique	Mode de fonctionnement : 5 W Puissance de crête : <10 W
Protection	Protection contre surtension et polarité inversée Surtension 4KV ESD ±15kV IEC61000-4-2 Décharge dans l'air ESD ±15kV Modèle de corps humain
Indicateurs
Indicateurs LED	Alimentation x 1, Système (programmable) x 1, WAN cellulaire x 1, ETH x 1, COM<x> trans x 4 (TX + RX)
Statut LED cellulaire	Recherche de réseau : clignotement lent (200ms ON/1800ms OFF) État inactif : clignotement lent (1800ms ON/200ms OFF) Transmission : clignotement rapide (125ms ON/125ms OFF)
Buzzer	Buzzer intégré x 1, pour alarme d'avertissement (programmable)
Fiabilité
Outils d'alerte	RTC externe avec batterie de secours
Déclencheur de redémarrage automatique	WDT externe (watchdog timer)
Caractéristiques physiques
Dimensions	116mm × 111mm × 27mm (L×l×H)
Boîtier	Métal IP30
Installation	Montage sur rail DIN Montage mural
Poids	370 g (0.82 lb)
Limites environnementales
Humidité relative ambiante	5 à 95% (sans condensation)
Température de fonctionnement	-40 à 85°C (-40 à 185°F)
Température de stockage (emballé)	-40 à 85°C (-40 à 185°F)
Contenu de l'emballage
Appareil	1 x EC212 IoT Gateway avec Terminal Block préinstallé
Antenne	Antenne cellulaire Mag-mount (SMA, mâle, 1 mètre, 12dBi)
Kit d'installation	1 x Kit de montage sur rail DIN
Adaptateur secteur	DC 12V/1.5A (en option)
Garantie
Période de garantie	1 an
