Elastel EG410
Passerelle IoT industrielle avec Raspberry Pi

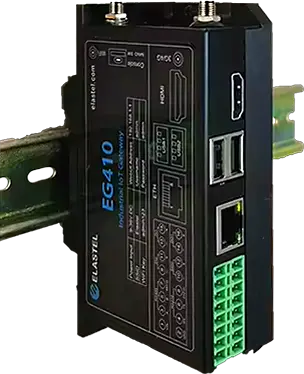

L’Elastel EG410 est une passerelle Edge IoT industrielle conçue pour les environnements industriels exigeants. Basée sur le Raspberry Pi Compute Module 4 (CM4), elle intègre une carte porteuse robuste de qualité industrielle, un boîtier en aluminium avec refroidissement passif sans ventilateur, et un système d’exploitation optimisé basé sur Raspbian ou OpenWRT, pour une stabilité et une performance accrues sur le terrain.
Grâce à la puissance de calcul du Raspberry Pi CM4 et à sa conception industrielle, l’EG410 permet un déploiement efficace pour des cas d’usage typiques tels que l’acquisition de données, l’analyse en périphérie (edge computing), le contrôle automatisé, et l’interconnexion avec des services cloud. Elle est équipée d’interfaces industrielles standards telles que RS232, RS-485, entrées/sorties numériques (DI/DO), et offre une connectivité réseau étendue incluant la 4G LTE, 3G, 2G, CAT M1 (eMTC), NB-IoT, le Wi-Fi double bande 2,4 GHz / 5 GHz, l’Ethernet Gigabit, ainsi qu’une option LoRaWAN via miniPCIe.
L'EG410 est utilisée dans des applications variées — réseau électrique intelligent, gestion du transport, télésurveillance des infrastructures publiques, signalisation numérique et automatisation industrielle — l’EG410 a déjà été adoptée par des milliers de partenaires à travers le monde pour sa fiabilité, sa flexibilité et sa facilité d’intégration dans des architectures IoT industrielles.
- Module Raspberry Pi Compute 4 haute performance, Cortex-A72 @ 4×1,5 GHz
- Réseaux cellulaires 4G LTE/3G/2G/NB-IoT compatibles à l’échelle mondiale, LoRa en option
- Wi-Fi double bande 2,4 GHz / 5 GHz
- Ports Ethernet Gigabit configurables en WAN/LAN
- Ports industriels isolés : RS485, RS232, entrées et sorties numériques (DI & DO)

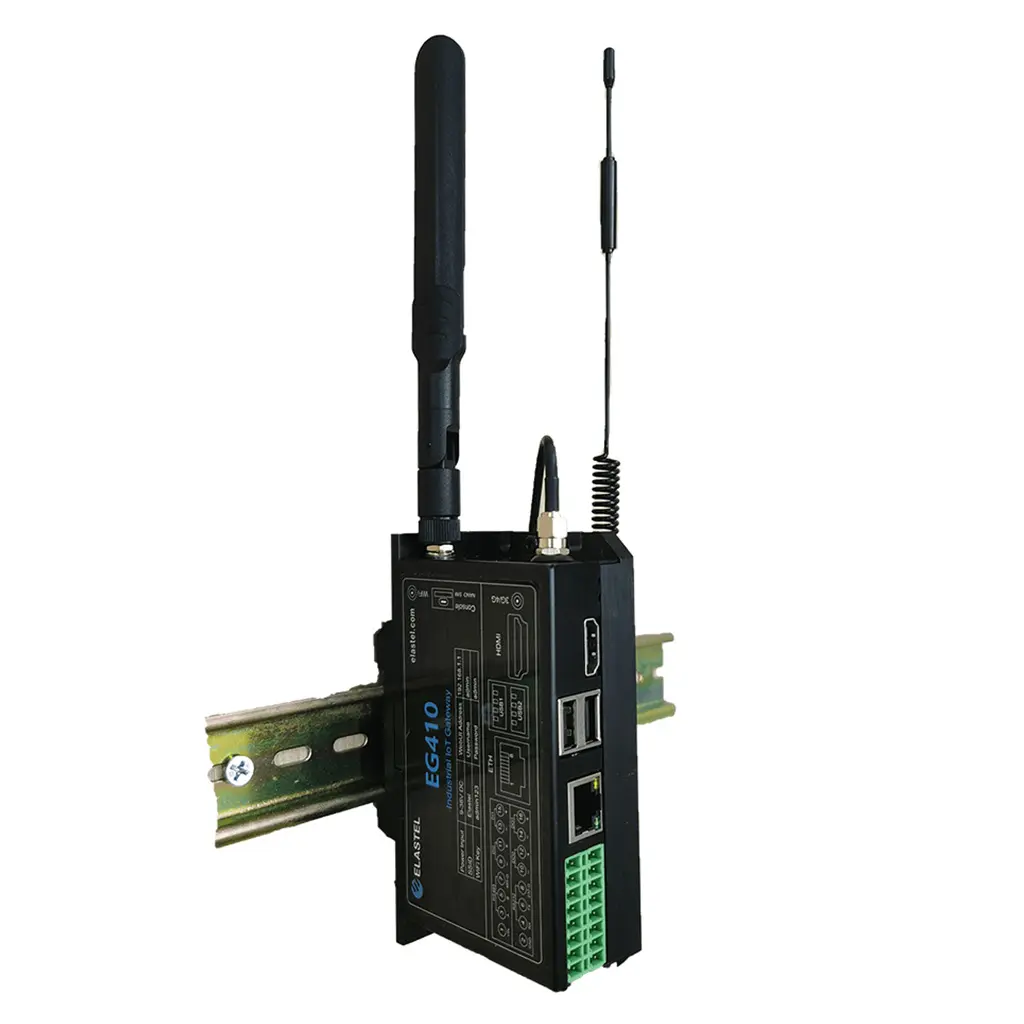

- Compatible avec un montage sur rail DIN 35 mm ou mural
Puissance et compatibilité
Intègre un Raspberry Pi Compute Module 4 avec CPU Quad-core à 1,5 GHz, compatible avec Raspbian, OpenWRT, Ubuntu OS, etc.
Interfaces industrielles
Ports isolés RS485, RS232, DI, DO et un port Ethernet Gigabit WAN/LAN pour une communication fluide avec les équipements.
Connectivité réseau étendue
Prise en charge de la 4G LTE, 3G, 2G, NB-IoT, Wi-Fi 2,4/5 GHz, Bluetooth 5.0, LoRaWAN et Wi-Fi HaLow pour une connectivité maximale.
Design industriel robuste
Montage mural ou sur rail DIN, boîtier aluminium sans ventilateur et fonctionnement de -25°C à +70°C pour les environnements exigeants.

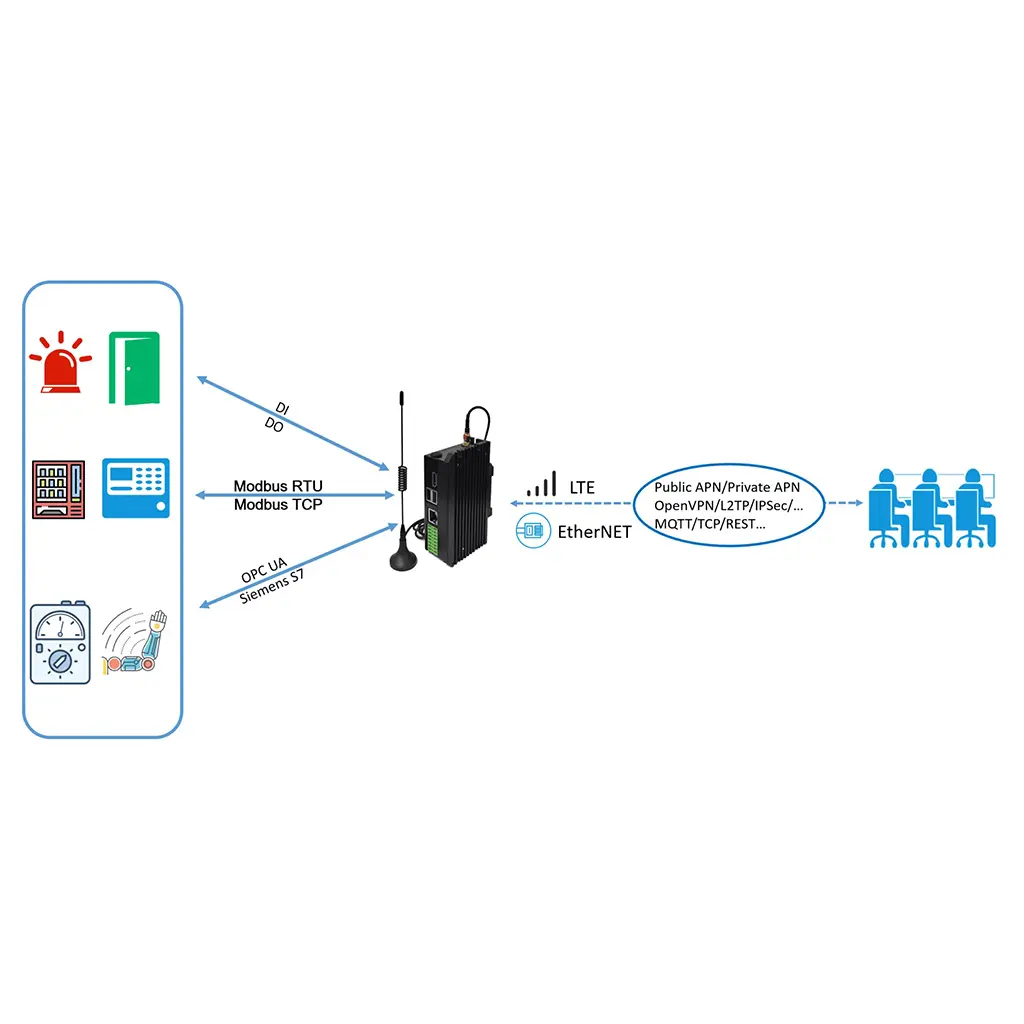

Interfaces et Protocoles Industriels Riches et Variés
Conçu pour répondre aux besoins diversifiés du secteur IoT, le EG410 prend en charge un large éventail de ports et de protocoles industriels destinés à l’acquisition et au contrôle de données, notamment Modbus RTU, Modbus TCP, OPC UA, Siemens S7, et bien d’autres.
- 1 port série isolé RS485 et 1 RS232
- 2 DI et 2 DO isolées, de qualité industrielle
- 1 port Ethernet Gigabit 10/100/1000 Mbps
- 1 sortie HDMI jusqu’à 4Kp60
- 2 ports USB 2.0 haute vitesse
- Alimentation 9~36V DC / 1A
- 1 emplacement M.2 compatible SSD NVMe 2280

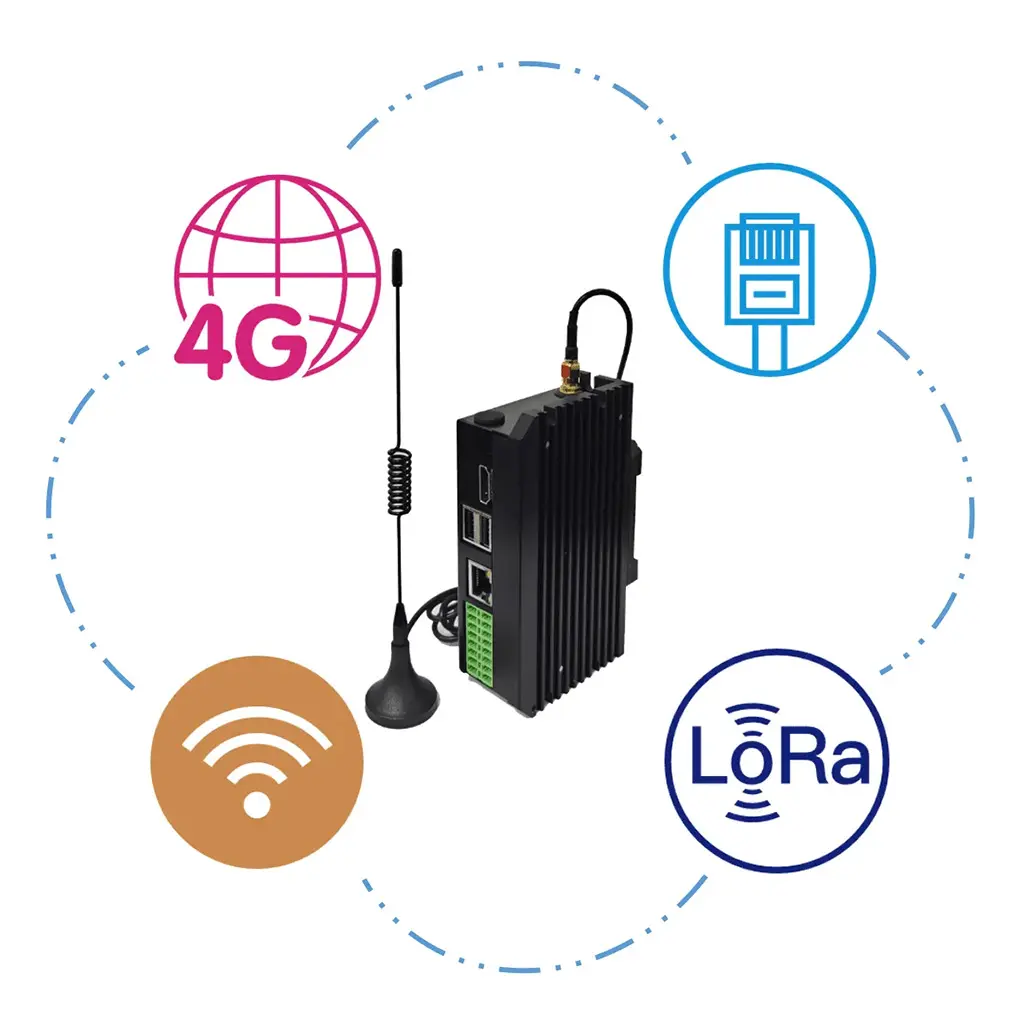

Connectivité Sans Fil Fiable et Polyvalente
Le EG410 offre une connectivité réseau étendue incluant la 4G/LTE mondiale, l’Ethernet Gigabit et le Wi-Fi. Grâce à ses mécanismes intégrés de détection de liaison et de basculement multi-niveaux, il garantit une connexion stable, fiable et continue des équipements à distance.
- Réseaux cellulaires 4G/LTE, 3G, NB-IoT pris en charge mondialement
- Wi-Fi bi-bande 2,4 GHz / 5 GHz
- Bluetooth intégré pour une configuration simplifiée
- Compatibilité LoRa et Zigbee via mini-PCIe

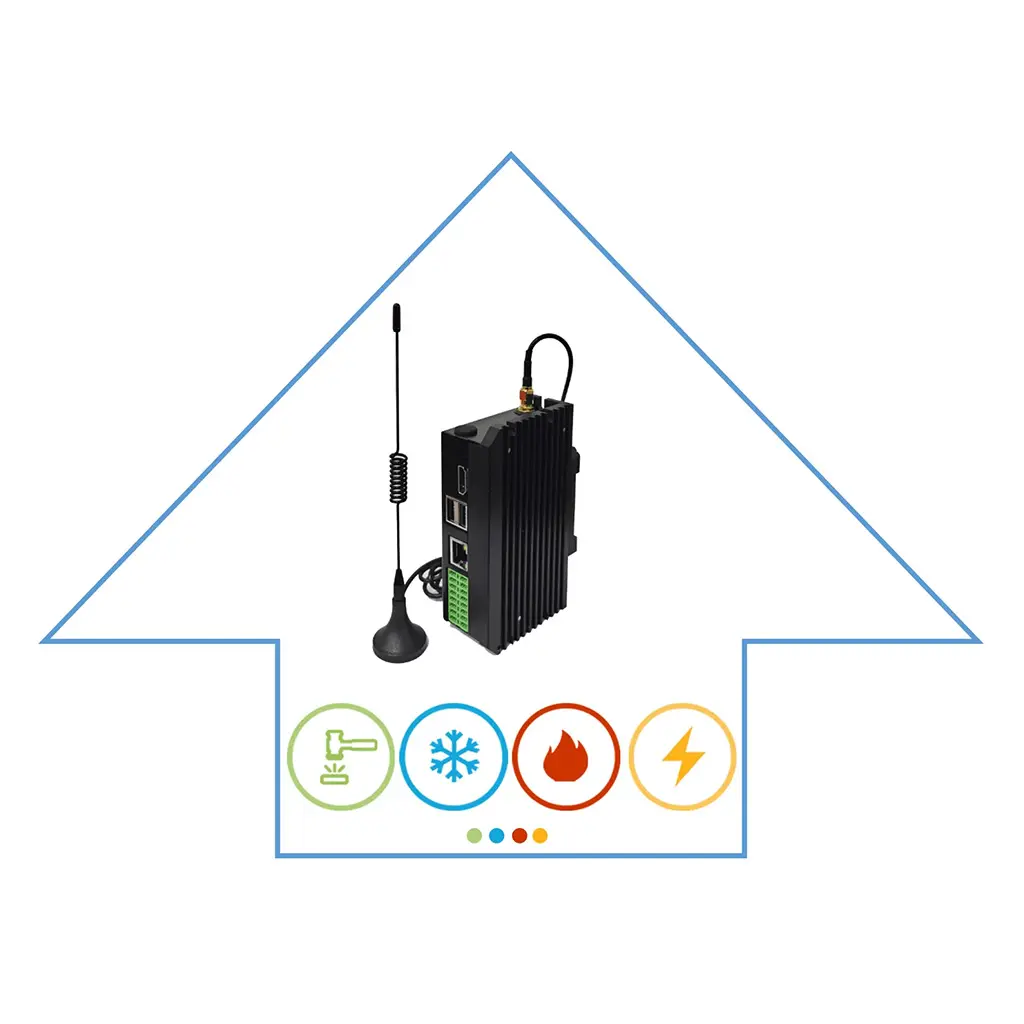

Conception Robuste de Qualité Industrielle
Chaque composant du EG410 — du module de calcul aux interfaces de communication — respecte les normes industrielles les plus strictes, assurant une fiabilité optimale même dans les environnements les plus exigeants.
- Température de fonctionnement : -25°C à +70°C
- Montage sur rail DIN 35 mm ou mural
- Protection EMC & ESD, isolation des ports 1,5 kV RMS
- Horloge RTC intégrée avec supercondensateur
Plateforme de Calcul Puissante et Programmation Flexible
Grâce au module Raspberry Pi CM4, le EG410 offre une puissance de calcul élevée et une compatibilité étendue avec les systèmes d’exploitation, facilitant le développement rapide d’applications personnalisées via le SDK fourni par Elastel.
- Processeur ARM Cortex-A72 quadricœur 1.5 GHz, 2 Go RAM + 8 Go eMMC (configurations disponibles)
- Systèmes Linux Raspbian / OpenWRT, avec Docker, Node-RED, Python...
- Logiciels préinstallés : acquisition de données, Modbus, MQTT...
- Compatibilité avec Azure, AWS, AliCloud, ThingsBoard, etc.
Applications
Automate Programmable Industriel (API / PLC)
Doté de ports série ainsi que d’entrées/sorties numériques (DI/DO), l’EG410 peut fonctionner comme un API classique. Grâce à son architecture orientée PLC logiciel (Software-defined PLC), il offre une grande flexibilité de programmation et de contrôle local.
Passerelle Edge Computing
Collecte, analyse et stockage des données des appareils esclaves. Sa configuration flexible en fait une passerelle idéale pour la conversion des protocoles et interfaces, assurant une compatibilité optimale entre les systèmes.
Modem industriel et routeur cellulaire
Intégrant un module cellulaire, l’EG410 peut être utilisé comme modem ou routeur industriel compatible avec les réseaux mobiles 4G/LTE, 3G et NB-IoT. Il permet un accès distant facilité via VPN ou adresse IP publique définie.
Micro-serveur informatique
Sa conception compacte et robuste, combinée à un port HDMI, permet à l’EG410 de fonctionner comme un micro-serveur. Compatible Raspberry Pi et basé sur Linux, il offre des capacités d’exploitation informatique étendues.
Spécifications techniques
| Plateforme matérielle | |
| Processeur | Broadcom BCM2711, Quad-core A72 (ARM v8)@ 1.5 GHz |
| Mémoire | 2GB (1GB/4GB/8GB en option) LPDDR4 |
| Stockage | 8GB (16GB/32GB en option) eMMC |
| Réseau et interfaces | |
| Ethernet | Gigabit Ethernet x 1, (1-WAN ou 1-LAN configurable) |
| Cellulaire | 4G LTE / 3G / 2G / NB-IoT / CAT-M1 |
| Wi-Fi | Bi-bande 2.4GHz/5GHz 802.11b/g/n |
| Bluetooth | Pris en charge |
| GPS | Module cellulaire intégré pris en charge (optionnel) |
| Carte SIM | 1.8 V/3 V; tiroir Nano SIM × 1 Protection ESD 15KV |
| Antennes | 4G : SMA interne x 1 WiFi/Bluetooth : SMA interne x 1 |
| Port série industriel | RS-232 x 1, RS-485 x 1 RS-232 : TXD, RXD, GND RS-485 : A, B, GND Protection ESD 15KV |
| Entrées/sorties (I/O) | Entrée numérique x 2, Sortie numérique/pulsée x 2 |
| USB | USB 2.0 x 2 pour périphériques USB-C x 1 pour alimentation et console |
| HDMI | HDMI 2.0 x 1 (jusqu'à 4Kp60 vidéo et audio) |
| Extension | M.2 socket 2280 NVME SSD Watchdog matériel autonome |
| Alimentation | |
| Alimentation | Tension étendue 9~36V DC/1A |
| Bornier d'alimentation | Connexion par bornier industriel débrochable |
| Consommation | Inférieure à 10W (système) |
| RTC (optionnel) | RTC intégré avec alimentation supercondensateur |
| Caractéristiques mécaniques | |
| Protection | IP30 |
| Boîtier | Radiateur en aluminium |
| Refroidissement | Refroidissement passif sans ventilateur |

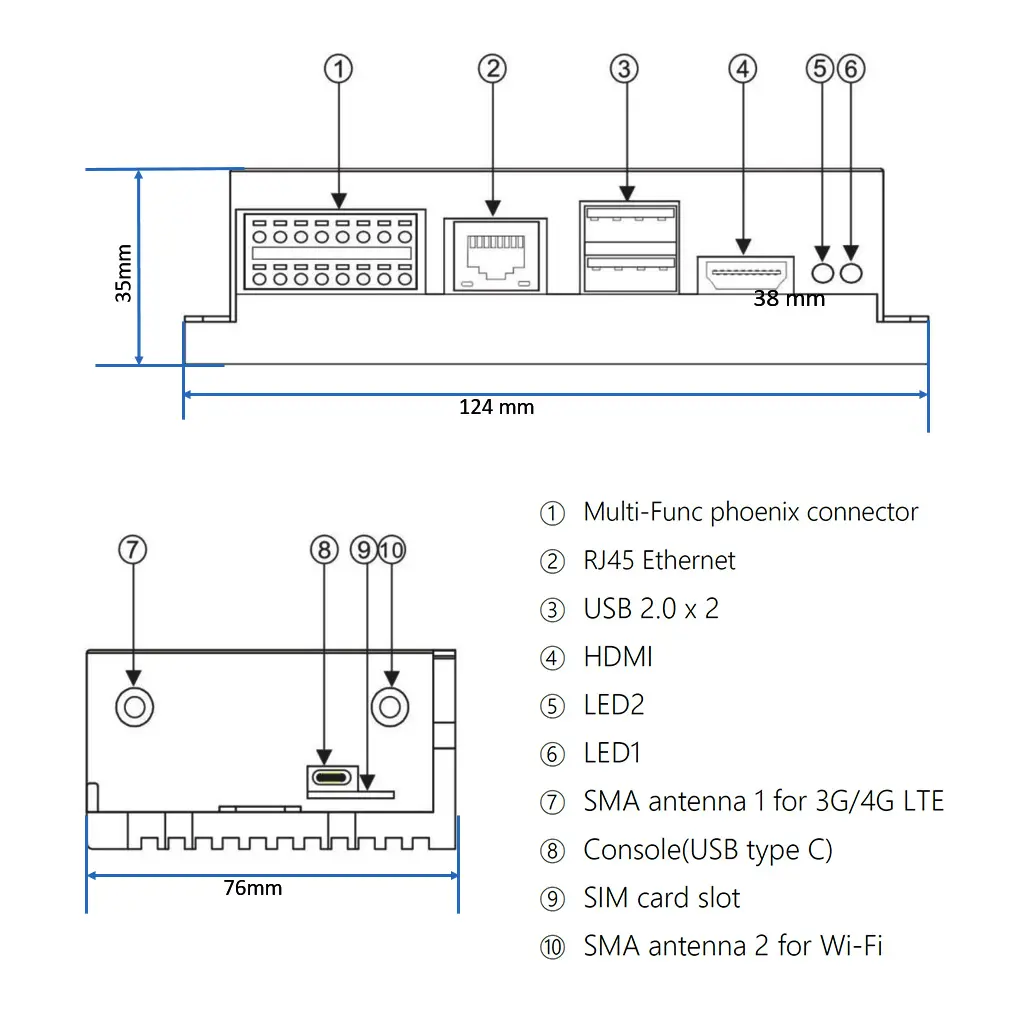

| Dimensions | 124mm x 76mm x 35mm |
| Installation | Montage sur rail DIN, mural |
| Température et humidité | |
| Température de stockage | -30 ~ 75°C |
| Humidité ambiante | 5 ~ 95% (sans condensation) |
| Température de fonctionnement | -25 ~ 70°C (grade industriel) |
| Indice CEM | |
| Électricité statique | Niveau 3 |
| Champ électrique rayonné | Niveau 3 |
| Surtension | Niveau 3 |
| Autres | |
| Certification | CE |
| Garantie | 12 mois standard |
| Fonctionnalités logicielles | |
| Système d'exploitation | Raspbian avec SDK / OpenWRT V21 |
| Configuration | WebUI, CLI local, configuration à distance |
| Mise à jour | USB local et mise à jour à distance (optionnel) |
| Démarrage/arrêt programmé | Pris en charge |
| Fonctionnalités application | Acquisition de données, Modbus RTU, VPN, Routeur, Pare-feu, Lecteur multimédia… Python, Node-RED, Docker… Développement secondaire via SDK |
| Fonctionnalités réseau | WWAN & WAN Failover, Load Balance, PPP, PPPoE, SNMP v1/v2c/v3, TCP, UDP, DHCP, RIPv1/v2, OSPF, BGP, DNS, DDNS, Modbus RTU/TCP, Siemens S7, OPC UA, BACnet, HTTP, MQTT, ARP, QoS, SNTP, Telnet, SSH… |
