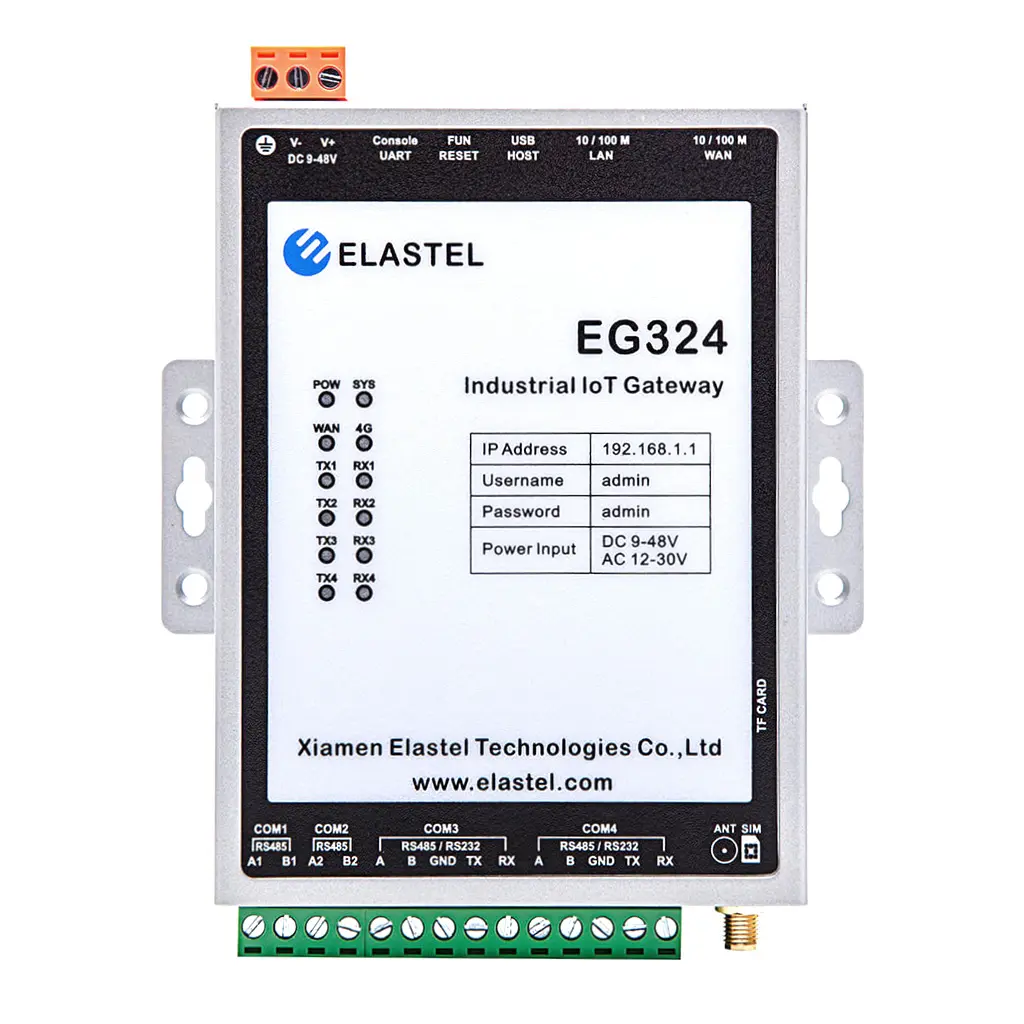

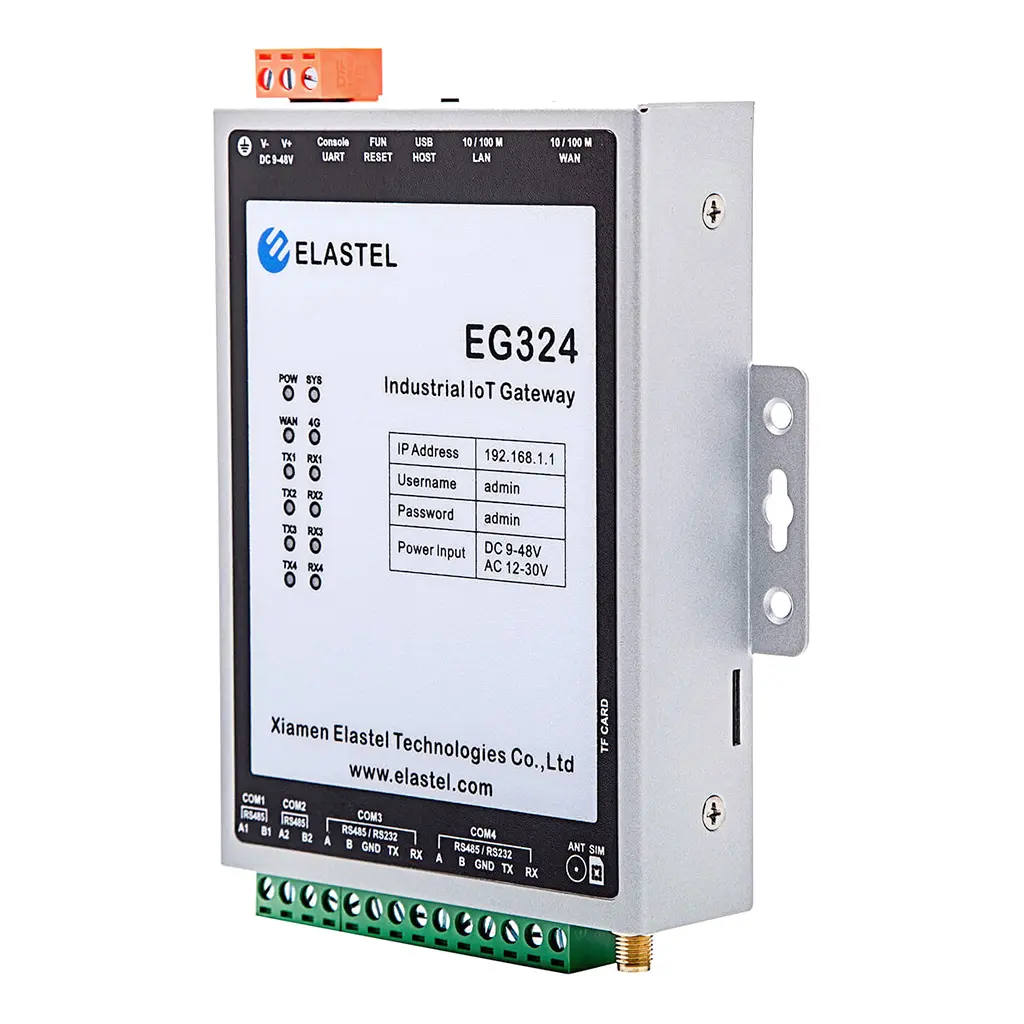

Elastel EG324
Passerelle IoT industrielle performante et sécurisée
La Elastel EG324 est une passerelle IoT basée sur l'architecture ARM qui fournit une plateforme de calcul haute performance pour les applications d'acquisition de données et de communication embarquées. Elle est dotée de 4 ports série RS485/232 et de deux ports Ethernet 10/100 Mbps, ainsi que d'une prise Mini PCIe pour prendre en charge les modules cellulaires 4G LTE/3G/2G/NB-IoT/Cat M1. Ces capacités polyvalentes permettent aux utilisateurs d'adapter efficacement l'EG324 à une variété de solutions de communication complexes.

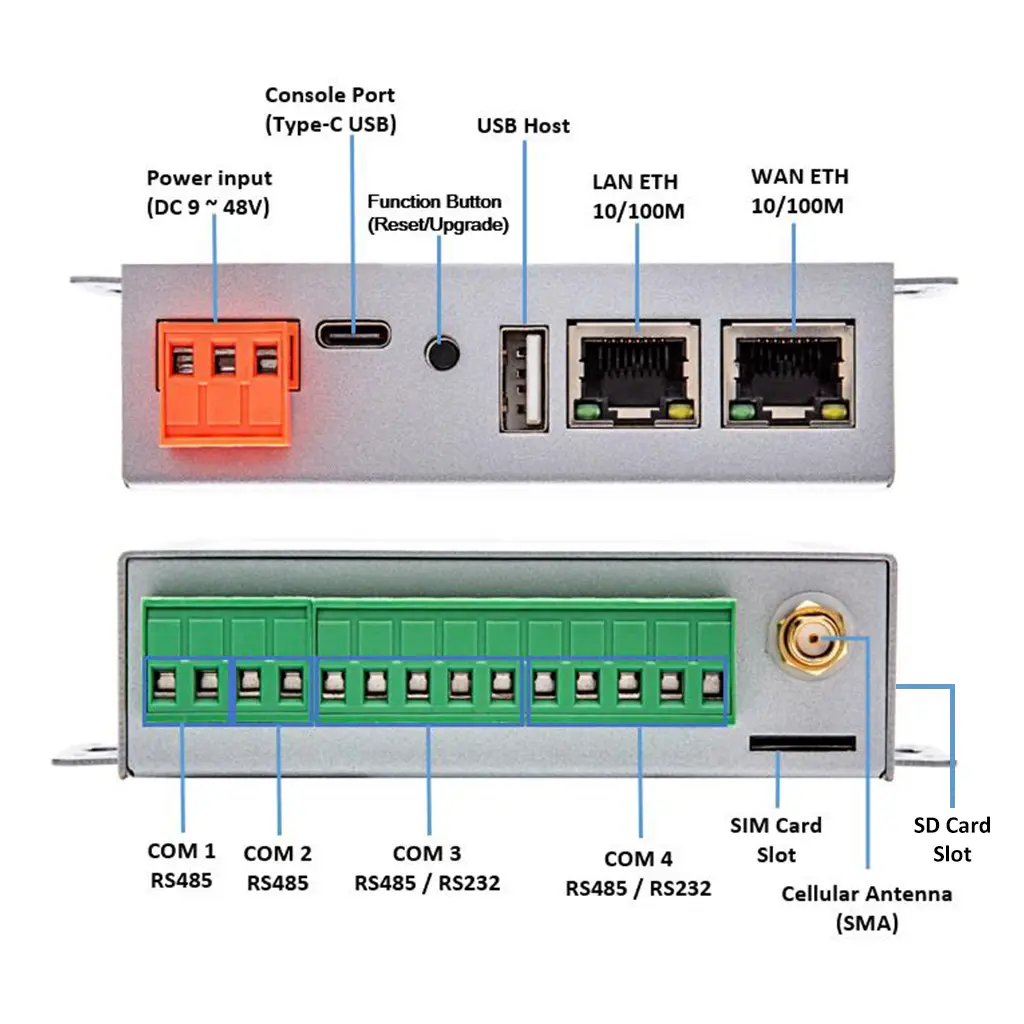

- Armv7 Quad-core Cortex-A9 1.4 GHz CPU, 512MB RAM + 8GB eMMC
- 4x RS485/RS232 isolés pour l'acquisition de données Modbus
- 2x ports Ethernet 10/100 Mbps à détection automatique
- 1x slot Mini-PCIe pour module cellulaire 4G LTE/3G/2G/NB-IoT/Cat M1
- Montage mural ou rail DIN 35mm
- Boîtier entièrement étanche IP30, sans ventilateur
- Température de fonctionnement de -40°C à +85°C

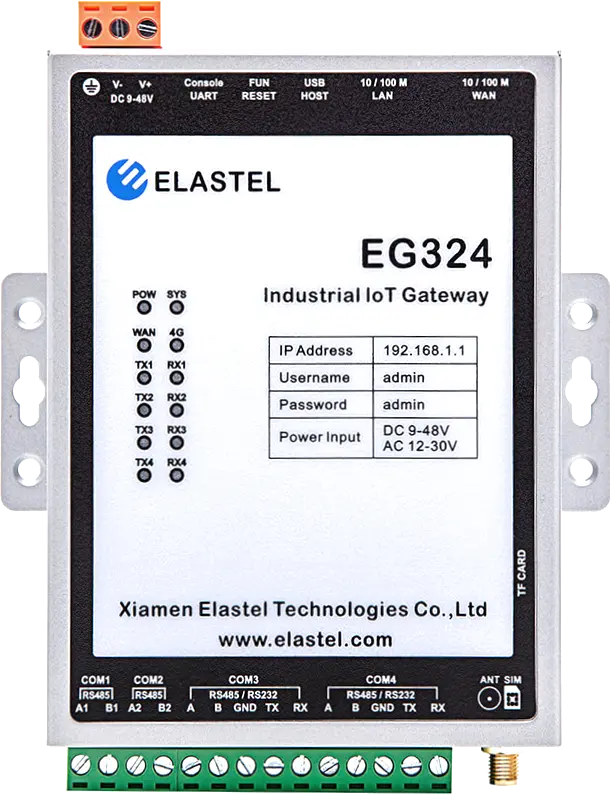

Plateforme haute performance
Optimisé avec un CPU ARM A9 quadricœur 1,4 GHz, 512 Mo de RAM DDR3 et 8 Go eMMC, avec slot SD pour stockage étendu.
Compact et robuste
Équipé de 4 ports RS485/RS232 isolés, fonctionne de -40°C à +85°C et dispose d’un boîtier métallique IP30 sans ventilateur.
Connectivité fiable
Supporte 4G LTE/3G/2G/NB-IoT/Cat M1 via mPCIe, double Ethernet 10/100 Mbps autodétectant et USB pour module WiFi.
OS flexible et configurable
Tourne sous Ubuntu Core 20.04 optimisé avec support de Node-Red, Docker, Modbus RTU/TCP, OPC UA et interopérabilité cloud.
Applications

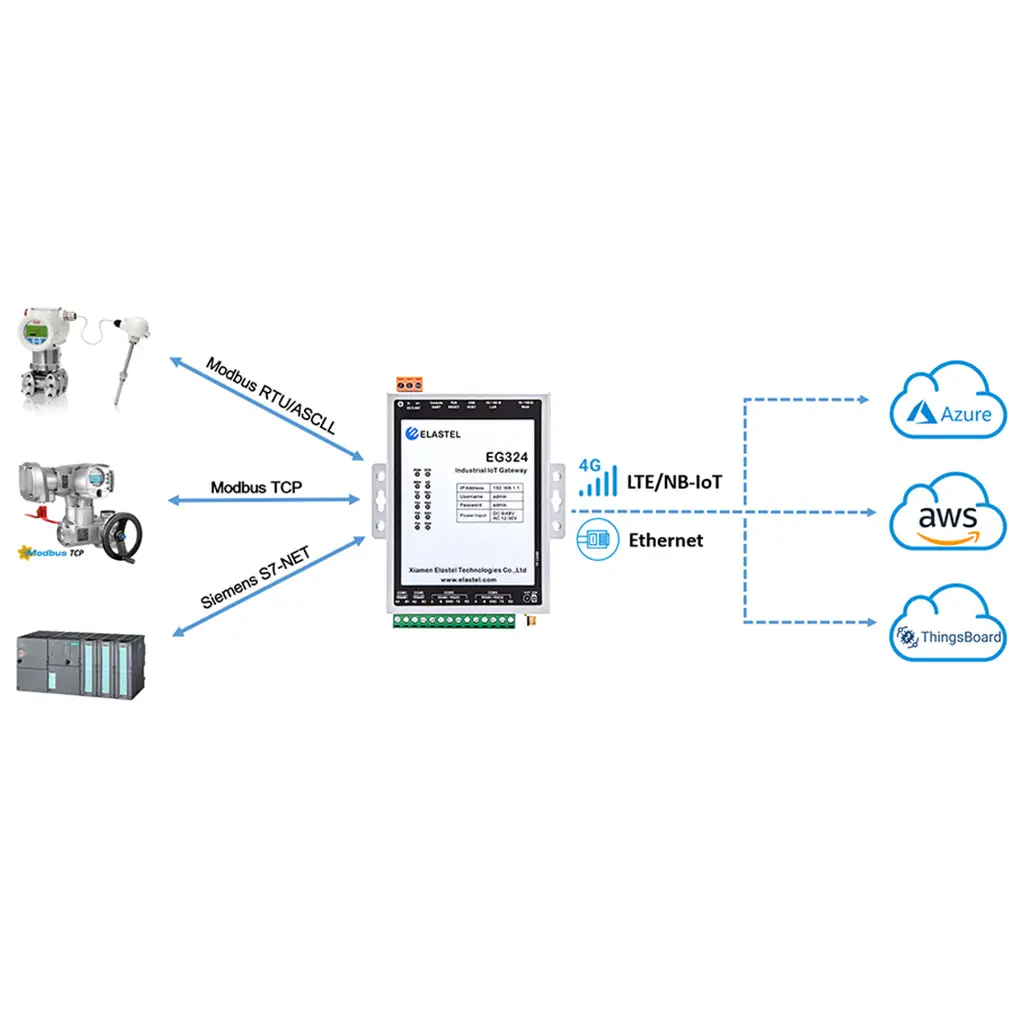

Passerelle Edge computing
Collecte, analyse et stockage des données des appareils esclaves. Sa configuration flexible en fait une passerelle idéale pour la conversion des protocoles et interfaces, assurant une compatibilité optimale entre les systèmes.
Modem industriel et routeur cellulaire
Avec un slot mPCIe intégré pour module cellulaire, 2 ports Ethernet 10/100 Mbps, l'EG324 peut être configuré comme modem 4G industriel ou routeur. Accédez facilement à distance en construisant un VPN ou un DDNS.
Spécifications techniques
| Système | |
| Processeur | Armv7 Quad-core Cortex-A9 1.4 GHz |
| Système d'exploitation préinstallé | Ubuntu Core 20.04 optimisé, configurable et programmable |
| DRAM | 512 Mo DDR3 (1 Go en option) |
| Stockage préinstallé | 8 Go eMMC |
| Emplacement de stockage | Emplacement SD x 1 |
| Interface série | |
| Ports série | 2 x RS485 + 2 x RS-232/485 |
| Débit en bauds | 300 bps à 921.6 kbps |
| Bits de données | 5, 6, 7, 8 |
| Parité | Aucune, paire, impaire, espace, marque |
| Bits d'arrêt | 1, 1.5, 2 |
| Protection |
Surtension 4KV ESD ±15kV IEC61000-4-2 Décharge dans l'air ESD ±15kV Modèle de corps humain |
| Interface Ethernet | |
| Ports Ethernet |
2 x Ports 10/100 Mbps auto-détectants (connecteur RJ45), 1 x WAN, 1 x LAN ou 2 x LAN configurables |
| Protection |
Surtension 2KV ESD ±15kV IEC61000-4-2 Décharge dans l'air ESD ±15kV Modèle de corps humain |
| Interface cellulaire | |
| Emplacement pour module cellulaire | 1 x Emplacement mPCIe pour module cellulaire |
| Nombre de SIM | 1 |
| Format de SIM | Micro SIM (12mm x 15mm) |
| Connecteur d'antenne cellulaire | SMA |
| Options de bande |
Modèle US : 4G LTE FDD@ B2/B4/B12/B13; 3G WCDMA@ B2/B4/B5; Approbation des opérateurs : Verizon, AT&T Modèle EU : 4G LTE FDD@ B1/B3/B7/B8/B20/B28A; 4G LTE TDD@ B38/B40/B41; 3G WCDMA@ B1/B8; 2G GSM@ B3/B8; Modèle AU : 4G LTE FDD@ B1/B2/B3/B4/B5/B7/B8/B28; 4G LTE TDD@ B40; 3G WCDMA@ B1/B2/B5/B8; 2G GSM@ B2/B3/B5/B8; Pour d'autres options, contactez le représentant Elastel. |
| Hôte USB | |
| USB 2.0 | 1 x USB 2.0, connecteur type-A |
| Sortie d'alimentation | 5V@500mA |
| Protection |
Protection contre surcharge en sortie ESD ±8kV IEC61000-4-2 Décharge dans l'air ESD ±6kV Modèle de corps humain |
| Autre interface | |
| Port console | 1 x Port UART type-C |
| Boutons | 1 bouton pour réinitialiser et mettre à jour |
| Paramètres d'alimentation | |
| Alimentation standard | DC 12V/1.5A |
| Tension d'entrée | 9 ~ 48 VDC, 12 ~ 30 VAC |
| Consommation électrique |
Mode de fonctionnement : 6 W Puissance de crête : <10 W |
| Protection |
Protection contre surtension et polarité inversée Surtension 4KV ESD ±15kV IEC61000-4-2 Décharge dans l'air ESD ±15kV Modèle de corps humain |
| Indicateurs | |
| Indicateurs LED |
Alimentation x 1, Système (programmable) x 1, WAN cellulaire x 1, WAN x 1, COM<x> trans x 8 (TX + RX) |
| Statut LED cellulaire |
Recherche de réseau : clignotement lent (200ms ON/1800ms OFF) État inactif : clignotement lent (1800ms ON/200ms OFF) Transmission : clignotement rapide (125ms ON/125ms OFF) |
| Buzzer | Buzzer intégré x 1, pour alarme d'avertissement (programmable) |
| Fiabilité | |
| Outils d'alerte | RTC externe (horloge temps réel) |
| Déclencheur de redémarrage automatique | WDT externe (watchdog timer) |
| Caractéristiques physiques | |

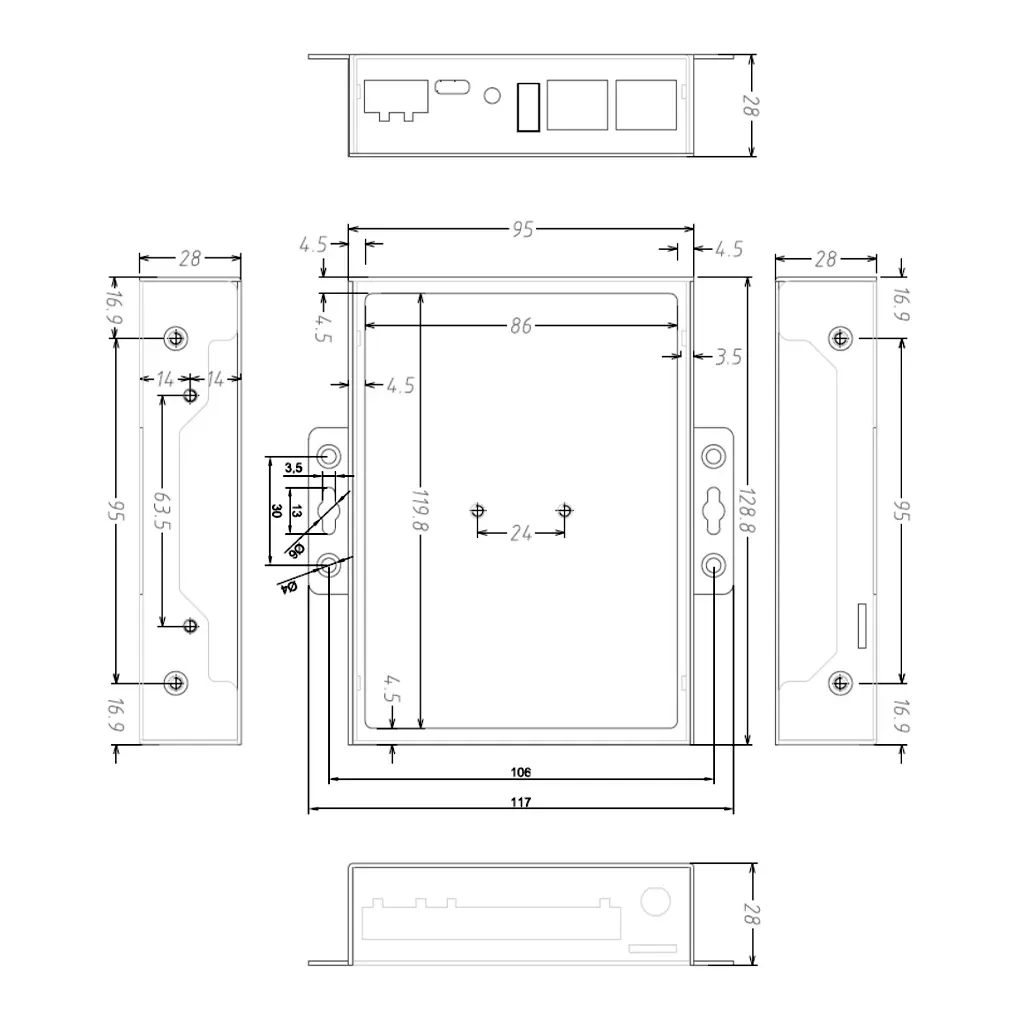

| Dimensions | 128.8mm × 117mm × 28mm (L×l×H) |
| Boîtier | Métal |
| Installation |
Montage sur rail DIN Montage mural |
| Poids | 470 g (1.04 lb) |
| Limites environnementales | |
| Humidité relative ambiante | 5 à 95% (sans condensation) |
| Température de fonctionnement | -40 à 85°C (-40 à 185°F) |
| Température de stockage (emballé) | -40 à 85°C (-40 à 185°F) |
| Contenu de l'emballage | |
| Appareil | 1 x EG324 IoT Gateway avec Terminal Block préinstallé |
| Antenne | Antenne cellulaire Mag-mount (SMA, mâle, 1 mètre, 12dBi) |
| Kit d'installation | 1 x Kit de montage sur rail DIN |
| Adaptateur secteur | DC 12V/1.5A (en option) |
| Garantie | |
| Période de garantie | 1 an |
